آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS

آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS

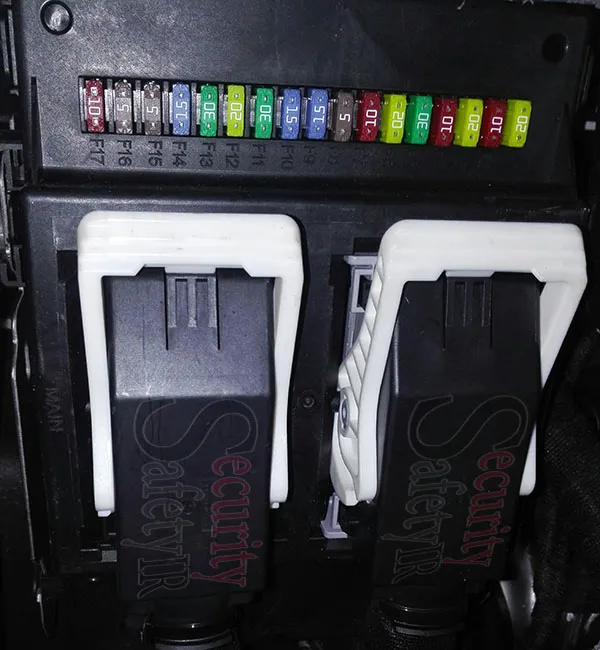

SMS ECU
سیستم SMS قابل مشاهده با باز کردن دریچه سمت چپ داشبورد

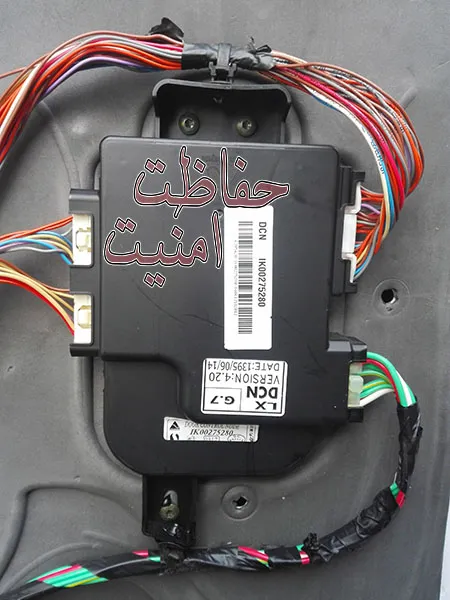

Door Front Left DCN Node
نود DCN واقع در زیر روکش درب راننده

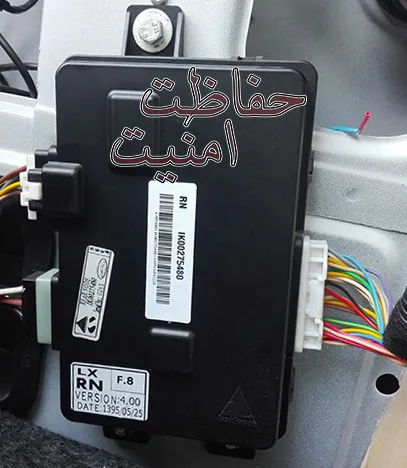

Back RN Node
نود RN واقع در صندوق عقب

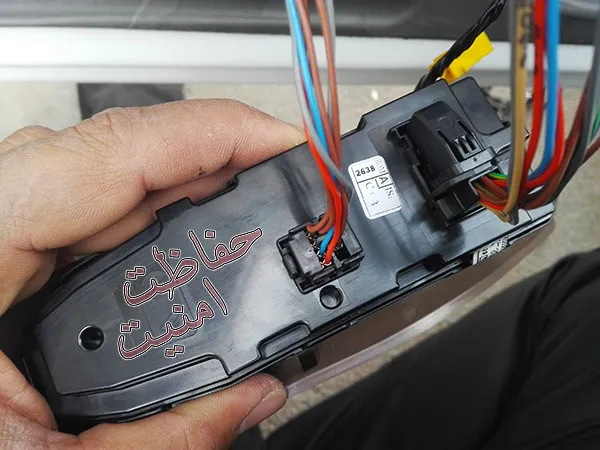

Windows Keys
نمای کلی پشت کلیدهای شیشه بالابر درب راننده

راهنمای نصب دزدگیر

نصب پاور ویندوز

نکات نصب

  1. تحریک قفل و باز کردن درب‌ها در دنا بر عکس زانتیا و به روش تک سیم است. به این ترتیب که با دادن منفی به سیم قهوه ای، درب ها باز و با چیدن سیم قهوه ای درب‌ها قفل میشود.
  2. برای هر کدام از شش لادری باید دو عدد (که جمعا ۱۲ عدد می‌شود) دیود ۴۰۰۷ به روش تصویر انتهای مطلب گذاشته شود.
  3. برای راه اندازی پاور ویندوز هم کافی است با استفاده از مخصوص اعضا، کلیک کنید! به سیم‌های تحریک بالابر شیشه، تا پاور به صورت کامل راه اندازی شود.
  4. شاد باشید…

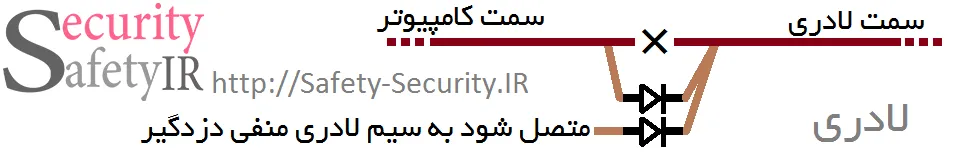

(-) door pin switch
شماتیک نصب لادری

تصاویر نصب

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!


لینک‌های پیشنهادی

آموزش نصب دزدگیر و پاور سمند مدل ۱۳۹۱ و ۱۳۹۲ مولتی پلکس Continental
آموزش راه‌اندازی آینه تاشو پژو پارس کلاس ۱۵ دارای کامپیوتر CEC با دزدگیر
آموزش نصب دزدگیر و پاور روی پژو پارس، روآ، سمند، ۴۰۵، آریسان و RD
آموزش راه‌اندازی آینه تاشو پژو پارس، سمند و دنا EcoMux با دزدگیر
آموزش راه‌اندازی آینه تاشو پژو پارس دارای قفل مرکزی با دزدگیر
آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب پاور پژو پارس، سمند و دنا EcoMux

آموزش نصب پاور دنا مالتی‌پلکس SMS
آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS
آموزش نصب دوربین دنده عقب دنا
آموزش نصب دوربین دنده عقب دنا
آموزش نصب دوربین دنده عقب دنا

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
معرفی جامع دیود
معرفی جامع دیود
سیستم ایموبیلایزر در خودروهای ۴۰۵ و پارس و سمند و Roa و با ECU زیمنس
سیستم ایموبیلایزر در خودروهای ۴۰۵ و پارس و سمند و Roa و با ECU زیمنس
سوالات متداول درباره سنسور دنده عقب
سوالات متداول درباره سنسور دنده عقب
آموزش تعریف ریموت دزدگیر Vitara
آموزش تعریف ریموت دزدگیر Vitara
نصب سنسور دنده عقب بر روی خودروی پژو ۴۰۵
نصب سنسور دنده عقب بر روی خودروی پژو ۴۰۵
راهنمای کارایی دزدگیر SPY ساده
راهنمای کارایی دزدگیر SPY ساده
آموزش تعریف ریموت دزدگیر، طرح شماره دوازده
آموزش تعریف ریموت دزدگیر، طرح شماره دوازده
آموزش تعریف ریموت دزدگیر PEUGEOT
آموزش تعریف ریموت دزدگیر PEUGEOT
راهنمای کاربردی ریموت ایزیکار مدل Z1
راهنمای کاربردی ریموت ایزیکار مدل Z1
معرفی و نصب ردیاب خودرویی و موتور سیکلت DNO-ProV3
معرفی و نصب ردیاب خودرویی و موتور سیکلت DNO-ProV3
آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه ۲۰۱۴
آموزش نصب دزدگیر کیلس و راه‌اندازی آینه تاشو هیوندای سانتافه ۲۰۱۴
آموزش نصب دزدگیر و پاور کامیونت ایسوزو ۶ و ۸ تن
آموزش نصب دزدگیر و پاور کامیونت ایسوزو ۶ و ۸ تن
آموزش نصب دزدگیر و پاور آریو زوتی Z300
آموزش نصب دزدگیر و پاور آریو زوتی Z300
آموزش نصب دزدگیر و پاور لیفان X60
آموزش نصب دزدگیر و پاور لیفان X60
راهنمای کامل نصب دزدگیر اماکن +SILEX GS7
راهنمای کامل نصب دزدگیر اماکن +SILEX GS7
آموزش تعریف ریموت دزدگیر، طرح شماره پنج
آموزش تعریف ریموت دزدگیر، طرح شماره پنج
آموزش تعریف ریموت دزدگیر، طرح شماره شش
آموزش تعریف ریموت دزدگیر، طرح شماره شش
آموزش نصب دزدگیر، پاور و آینه تاشو تویوتا کرولا
آموزش نصب دزدگیر، پاور و آینه تاشو تویوتا کرولا
دزدگیر مدل‌های ۷۰۰۰ و ۷۱۰۰ ایزیکار
دزدگیر مدل‌های ۷۰۰۰ و ۷۱۰۰ ایزیکار
معرفی سیستم ایموبلایزر یا ضد سرقت در خودرو
معرفی سیستم ایموبلایزر یا ضد سرقت در خودرو
تشخیص دستگاه‌های اصلی ماجیکار
تشخیص دستگاه‌های اصلی ماجیکار

78 نظر برای "آموزش نصب دزدگیر و پاور سمند مالتی‌پلکس SMS"

سلام خسته نباشید
ممنون بابت زحماتتون و مطالب دقیق و تفکیک شده
زنده و موید باشید

فرزاد میرزایی (2 سال قبل)

سلام جناب میرزایی
تشکر بابت انرژی تون…

سلام جناب جوادی عزیز
سیستم سیم کشی سورن هم مالتی پلکس است.سیم ها به همین شکله؟؟؟
بعد آینه ها هم تاشو برقیه او چطور وصل میشه جناب استاد؟

ممنونم از راهنمایی دقیقتون

علیرضا کرمیان (2 سال قبل)

سلام خدمت دوستان و استادان
این پاورش مثل پاور برلیانس باید راه اندازی کرد ؟

علیرضا گرشاسبی (2 سال قبل)

سلام جناب گرشاسبی
نحوه راه اندازی پاور دقیقا شبیه برلیانس هستش…

ممنون اقوی جوادی

سلام آقای جوادی این سیستم sms چی هست میشه بیشتر توضیح بدین

سعید مرادی ثانی (2 سال قبل)

سلام
سیستم مالتی پلکس SMS نوعی سیستم برقی ماشین هستش که حالا اسمش SMS گذاشتن.
البته زیاد هم جالب نبوده و فکر کنم دیگه تولید نمیشه…

ممنون از آقای جوادی که این همه وقت میزارن هم اینجا هم تلگرام

سپاسگزار.

محمد گلمکانی (2 سال قبل)

سلام خیلی ممنون ازراهنمایتون ایا سمندمالتی پلکس با مدل های دیگه فرق میکنه یانه همه مثل همه

مصطفی تکر (2 سال قبل)

سلام
مولتی پلکس انواع مختلفی داره که با هم متفاوت هستند…

سلام خدمت تمام دوستان واقای جوادی درماشینهاییی که فلاشر انها منفی وتک سیم هست چه باید کرد

رضا احمدی (2 سال قبل)

سلام دوست عزیز
با اجازه استاد عزیز
جناب احمدی با یه رله میشه پالس مثبت دزدگیرو تبدیل به منفی کرد

داداش فرزاد به چه شکل اگه بشه خیلی مبتدی واسم توضیح بدی

رضا احمدی (2 سال قبل)

پایه ۸۶ رله به سیم راهنمای دزدگیر
پایه۸۵ و ۳۰ به منفی دایم
پایه۸۷به فلشر ماشین

خوب دزگیر دوتاسیم داره باید وصل بشه به هم بعد به پایه ۸۶رله وصل بشه؟یادو تا رله باید گزاشت

رضا احمدی (2 سال قبل)

شما باید از یه سیم راهنمای دزدگیر استفاده کنید
واون سیمو به پایه ۸۶رله میزنید
فلشر ماشینم که منفی و تک سیم هست تمام.

فرزاد میرزایی (2 سال قبل)

خییییلی ممنون

رضا احمدی (2 سال قبل)

سلام به استادان عزیز من تاحالا باتستر استفاده کردم خاستم ببینم کار با اهمتر راحته

رضا احمدی (2 سال قبل)

سلام جناب احمدی
هم چراغ تست به کار میاد و هم اهمتر
اهم متر برای جاهایی که حساسیت بیشتری داره و یا پالس ضعیفی استفاده شده، کاربرد داره.

با سلام خدمت همکارا،ببخشید سیستم sms همین سمندهایی هست ک اگه باریموت فابریک قفل کنی بعد با ریموت دزدگیر باز کنی بوق میزنه؟

محسن عظیمی (2 سال قبل)

سلام
خیر، سیستم SMS نوعی سیستم مالتی پلکس هستش که ابتدای همین مطلب تصویرش رو گذاشتیم.

سلام خدمت استاد جوادی عزیز با بت مطالب وراهنماییاتون انشاالله در تمام مراحل پیروز وموفق باشید
محمد رحیمی

محمد رحیمی (2 سال قبل)

آیا برای راه اندازی پاور نیاز به پاور چهارکاناله هست
اگر نیست در دزد گیر مجیکار۱۱۰as که رله قطع کن نصب نکردم چطوری پاور راه اندازی کنم

هادی اسمعیلی (2 سال قبل)

دوست عزیز بدون پاور هم میشه راه انداخت
با همون چارتا دیود که سر خط داربه هم و به قطع سیم قطع کن دزدگیر و سر دیگش به سیمهای تحریک شیشه ها داده میشه

سلام دوست عزیز بدون پاور تست کردم جواب داد فقط یک مشکل پیش میاد ۵ثانیه نیازه تا شیشه ها بالابره در صورتیکه برق بالابر خودرو بعداز ۴۵ ثانیه قطع میشه در اینصورت موتور بالا بر آسیب می بینه آیا راهی بنظر دوستان میرسه من مخوام با یه تایمر ۵ ثانیه راه اندازی کنم نقشه مدار دارم وخرجی نداره
دوستان این مشکل چطور حل کردند

هادی اسمعیلی (2 سال قبل)

سلام
این مشکل رو یکی از همکارهای حرفه ای ما که متاسفانه الان اسمشون رو در خاطر ندارم حل کردن. با نصب یک پاور معمولی و چهارتا رله میشه راه اندازی کردش…
به این ترتیب که پاور رو روی حالت خروجی مثبت قرار بدید. چهارتا سیم مورد نظر که با تحریک منفی شیشه ها رو بالا میبرن پیدا کرده و چیده بشه، به نحوی که سمت موتور و سمت کلید مشخص باشه. با استفاده از چهارتا رله که پایه NC به سمت کلید، پایه NO به منفی دائم، پایه COM به سمت موتور، یک پایه بوبین به منفی دائم و پایه دیگر بوبین به سیم خط دار پاور که خروجی مثبت میده متصل بشه. این مدلی میشه کاری کرد که زیاد فشار به موتورها نیاد.

تشکر از پاسخ شما مهندس جوادی تایمر ۵ثانیه را ساختم وجواب داد ولی از طریق فعال کردن aux دزدگیر وتنظیم برنامه آن بصورت ۵ ثانیه پاور راه اندازی کردم دوستان از دو روشی که بنده تست کرم اگر راهنمایی خواستند درخدمت هستم

هادی اسمعیلی (2 سال قبل)

احسنت جناب اسمعیلی
میشه توضیح بیشتری در مورد تایمری که ساختین بدید؟

تایمر با استفاده از ic 555ساختم این مدار برق مثبت ومنفی ویک سیم تحریک منفی میگیره ویک رله به مدت ۵ ثانیه راه اندازی میکنه که خروجی اون به سیم تحریک بالابر بااستفاده از ۴ دیود نصب کرد . با فعال کردن دزدگیر تایمر فعال شده و منفی به بالابر ها میده وپس از ۵ ثانیه برق منفی قطع میشه عکس ونقشه مدار اگر خواستید بزارم

هادی اسمعیلی (2 سال قبل)

جناب اسماعیلی اگه لطف کنید مدار تایمرو بذارید ممنون میشم

سلام جناب اسمعیلی
خیلی خوشحالم که اینقدر تخصصی از IC 555 که پر کاربرد ترین IC در انجام تاخیر و موج هستش استفاده کردین. بی صبرانه منتظر ارائه مدار هستیم. (۰۹۱۲۹۵۱۵۷۸۸)
من هم این مدار رو با دو تا رله و یک خازن درست کردم که هر چه ظرفیت خازن رو افزایش بدید مدت تایم رله بیشتر میشه که البته با یه پتانسیومتر اگه سر راش بزاری، میشه تایم رو راحت کم و زیاد کرد.
اما خب اگر از IC 555 استفاده بشه بسیار کار دقیق تر درمیاد.

بسیار عالی جناب اسمعیلی
سپاس بابت توجه و گذاشتن وقتتون…

ممنون از آقای جوادی واقعا مطالب عالیه

امید کیخامقدم (2 سال قبل)

سپاس فراوان از اطلاعات دقیق تون مهدس

صادق معصومی (2 سال قبل)

اصلاح میکنم مهندس جوادی عزیز

سلام آقا محسن مطالب خیلی عالی وآموزنده هستن
ممنون

فیاض بامداد (2 سال قبل)

سلام…
اقای جوادی لطفا در مورد نصب دزدگیر بر روی سمند مولتی پلکس مطلب بزارین

شهرام شکیبا فرد (2 سال قبل)

سلام و خسته نباشید چطور میتونم یه عکس بفرستم

سلام و سپاس
برای ارسال عکس از دکمه ای که در پایین با عنوان “ارسال عکس” قرار داره استفاده کنید و عکس را ارسال کنید.
به مراحل ارسال عکس در تصویر زیر توجه کنید:

سلام استاد سمند سورن ۹۶ کامپیوترشان فرق داره درموردش اطلاعاتی دارید؟ممنونم

رضا احمدی (2 سال قبل)

سلام
یا سیستم SMS هست یا اکومکس که هر دو سیستم توی سایت هستش…

سلام با این روش روی سمند مدل ۹۶ بستم بعد از قطع شدن برق پشت امپر برای باز کردن درها دکمه باز ریموت رو دو بار باید بزنی. تا قبل از قطع برق مشکل نداره. این مشکل راه حلی داره؟

یحیی صیفوری (1 سال قبل)

سلام نوع سیستم مالتی پلکستون SMS هستش؟؟؟

تایم قفل و باز رو ببرید بالا…

ممنون خیلی عالیه.
برای راه اندازی اینه تاشو سورن توربو با سیستم sms راهی هست ممنون؟

هادی برات زاده (1 سال قبل)

سپاس
همین که نحوه نصب به دستمون برسه حتما قرار خواهیم داد.

با سلام و خسته نباشی. اگه میشه مدل جدید سمند موتلی پلکس بزارید با تشکر .

محمد نجومی (1 سال قبل)

سلام
لطفا از کامپیوترش یه عکس بزارید…

سلام نحوه نصب قفل مرکزی تک سیمش به چه صورت هس لطفا یه توضیحی بدین

رسول خادمی (1 سال قبل)

سلام جناب مهندس جوادی نحوه نصب صندوق پران هم با دزدگیر هم با شاسی با رله به چه صورت هس.باتشکر

رسول خادمی (1 سال قبل)

با سلام
نحوه نصب در خودروهای مختلف متفاوت می باشد و با توجه به نوع خودرو تغییر می کند.

سلام نحوه سیم بندی قفل در نصب دزدگیر رو در دنا smsبیزحمت توضیح بدین البته با ذکر رنگ سیم. گیج شدم. ممنون

حسین فخیم زاده (10 ماه قبل)

سلام
قبلاً این موارد رو به صورت کامل در صفحه https://safety-security.ir/central-lock توضیح دادیم…
ولی خب مجدد هم توضیح می‌دهیم. شما در خودروهای دنا و سمند که سیستم SMS دارند، باید به روش تک سیم عکس زانتیا قفل مرکزی رو ببندید. یعنی سیم مورد نظر رو پیدا کنید (سیمی که با تحریک منفی به بدنه آن درب‌ها باز شوند و با چیدن آن درب‌ها بسته شوند)و بچینید و سپس (با فرض این که از دزدگیرهای ایرانی یا چینی استفاده می‌کنید) سیم زرد/مشکی رو به منفی دائم، سیم سفید رو به یک طرف سیم چیده شده، سیم سفید/مشکی و سیم نارنجی را هم به آن طرف دیگر سیم چیده شده متصل نمایید. سیم زرد و سیم نارنجی/مشکی هم استفاده نمی‌شه.

سلام آقای جوادی لطفا آموزش نصب پاور ویندوز سمند ملتی پلکس مدل نودوشش را اگه با مدلهای پاین تر فرق دارند بدهید ممنون

حاجی محمد مولوی (10 ماه قبل)

سلام استاد….ایام بکام…..قسمت پاور ویندوز …سیمهای شیشه بالبر دیگه نیاز به جیده شدن نیست؟یعنی اینجور.که.به سیم بنفش .پاور .دیودهارو به شکلی که سره همه به یکطرف خط دار باشه حالا تک به تک نصب نیکنیم به شیهشه های چهار درب ..ممنون میشم جوابمو بدین

محمد همتی (5 ماه قبل)

سلام جناب همتی عزیز
بله، کافیه که بعد از متصل کردن برق دائم، منفی دائم، برق با سوئیچ و تحریک قفل درب‌ها پاورتون، سمت خط دار چهار عدد دیود رو به سیم بنفش پاور گارد متصل کنید و سمت بدون خط هر یک از دیودها رو به بدنه سیم‌های مذکور متصل کرد.

سلام خدمت اقای جوادی ودوستان گرامی درمورد سیمهای راهنما sms که منفی دقیقا از کجا مصل کنیم

عبداله محمودی (2 ماه قبل)

سلام جناب محمودی
پشت کلید فلاشر راهنما (روی داشبورد)، سیم خاکستری با تحریک منفی

سلام و خسته نباشید خدمت شما استاد گرامی
بنده پاور سمند مدل ۹۶ smsرو با ۴ دیود نسب کردم. ولی یه بار کار میکنه ۳ بار نه. دوباره کار میکنه و چندین بار کار نمیکنه. لطفاً راهنمایی کنید. تمامی اتصالات رو از پشت سوییچ گرفتم. طبق نقشه

امین بهرامی (1 هفته قبل)

سلام جناب بهرامی عزیز
بعد از زمانی حدود ۴۰ تا ۶۰ ثانیه که سوئیچ رو ببنید، برق ماشین قطع میشه. یعنی اگر توی این زمان درب‌ها رو قفل نکنید، شیشه‌ها بالا نمیره.

برای حل این مورد مطلب زیر رو بخونید:
https://safety-security.ir/power3
