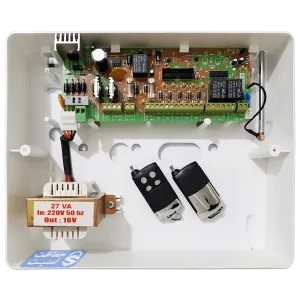

راهنمای سیمبندی و نصب دستگاه دزدگیر اماکن GAP G12
در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نصب و راهاندازی دزدگیر اماکن GAP G12 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزشها و راهنمای کاربردی در ادامه مطلب با ما همراه باشید.
راهنمای کامل و فارسی نصب و راهاندازی دزدگیر اماکن GAP G12
ویژگیهای دزدگیر اماکن GAP G12 در یک نگاه
- دارای ۵ زون با قابلیت تعریف هر زون به چهار حالت مختلف
- دارای ۱۰ حافظه SMS و ۱۰ حافظه تماس
- امکان تماس با سیم کارت و خط ثابت
- دارای ریموتهایی با بالاترین سطح امنیت (HOPPING CODE)
- دارای نرم افزار اندروید و IOS
- قابلیت ضبط پیام برای وضعیت اعلام سرقت و اعلان حریق
- ثبت وقایع در نرم افزار اندروید به همراه زمان و تاریخ
- قابلیت اضافه کردن تا ۱۶ عدد ریموت
- قابلیت اضافه کردن تا ۱۶ عدد سنسور بیسیم
نصب دزدگیر اماکن GAP G12

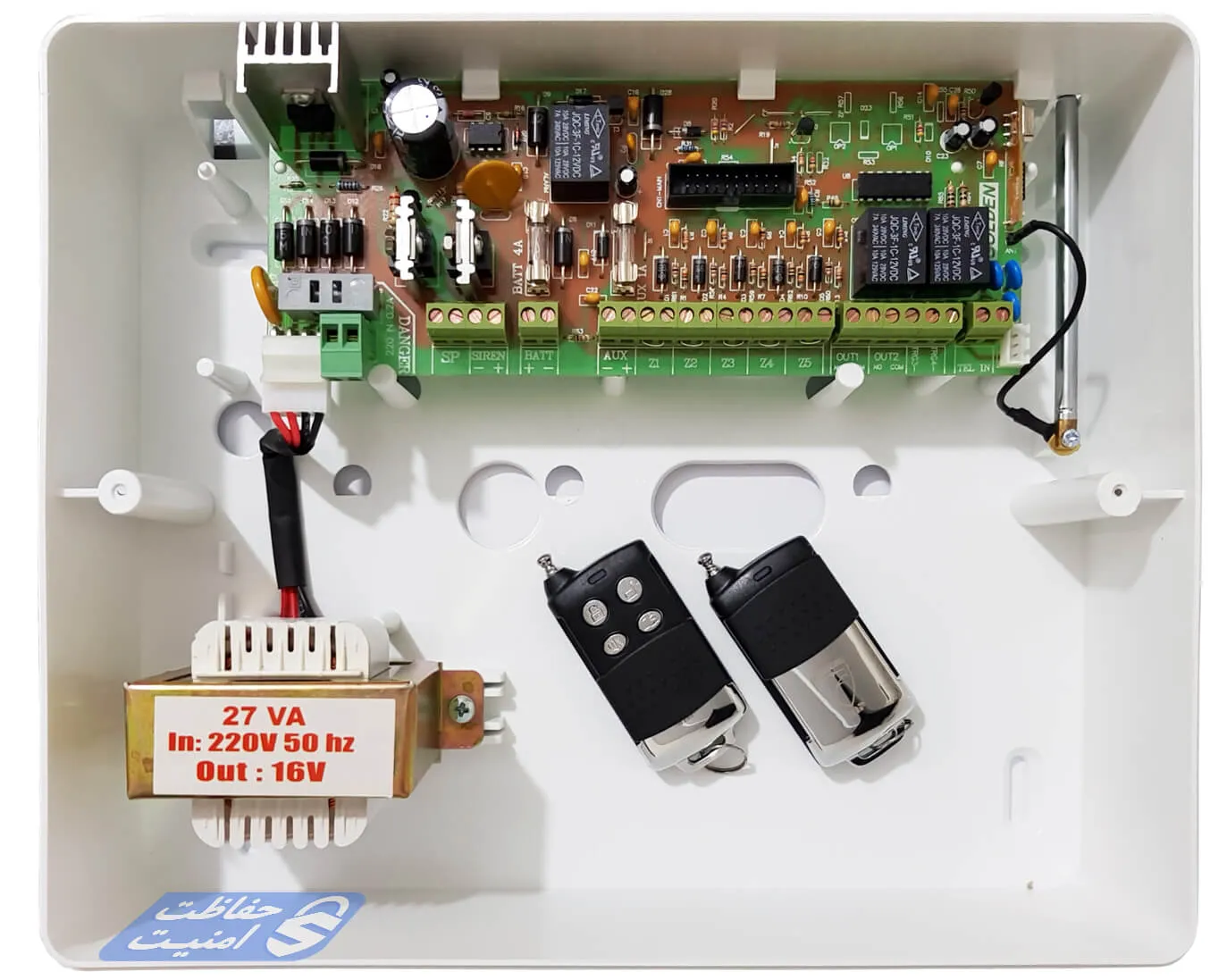

قرار دادن SIM CARD در سیستم

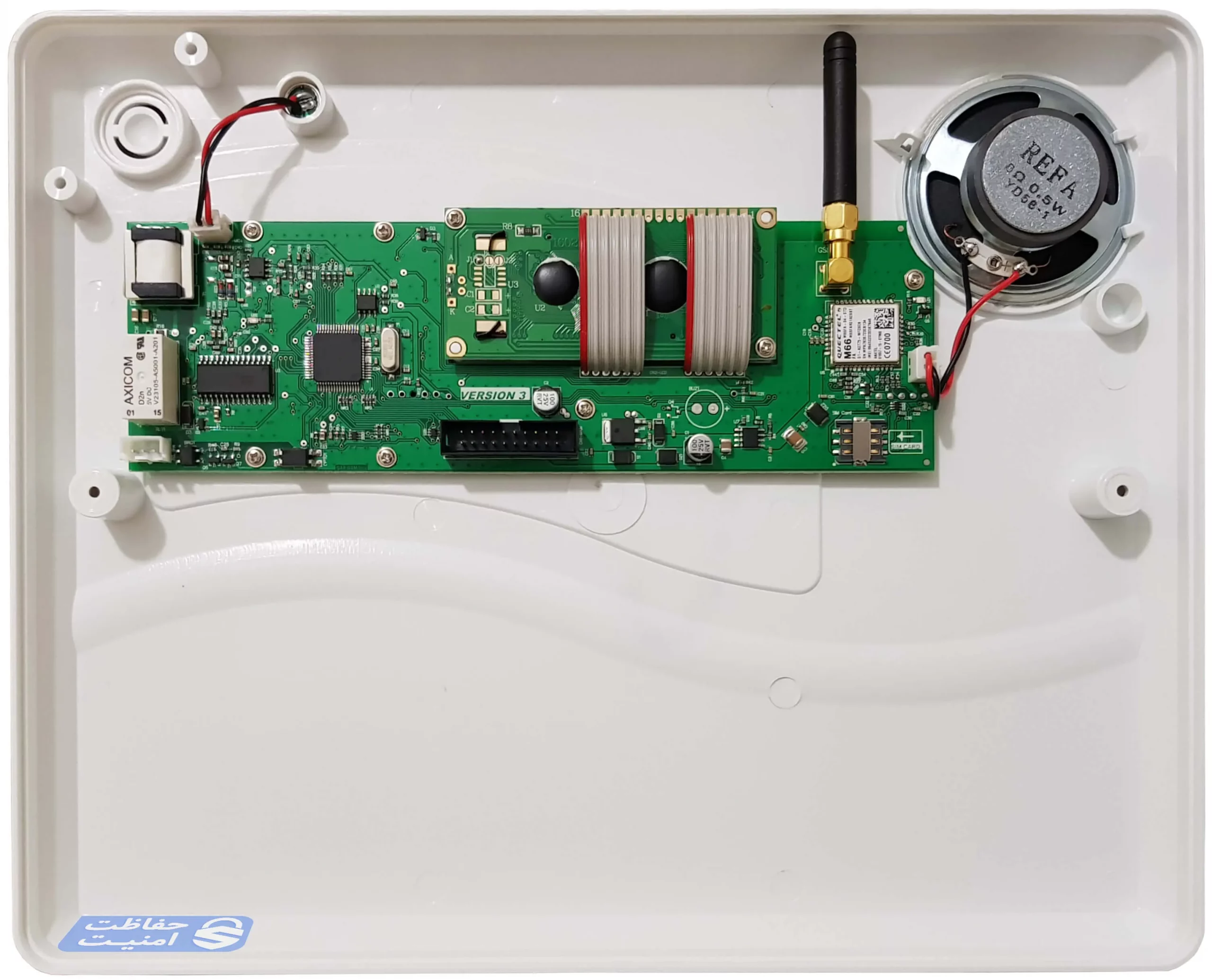

اولین و اساسیترین نکته در مورد سیمکارت غیرفعال .نمودن رمز (Pin Code Disable) آن میباشد. ابتدا سیمکارت را درون یک تلفن همراه قرار داده و Pin Code را غیرفعال نمایید. سپس در صورت اعتباری بودن سیمکارت، آن را شارژ کنید. (شارژ میتواند از طریق SMS و اپلیکیشن نیز صورت گیرد). سپس برق و باتری دستگاه را قطع نموده و سیمکارت را در محل مشخص شده. روی برد (نصب شده روی درب) با توجه به جهت آن به صورت صحیح قرار داده و دستگاه را مجددا راهاندازی کنید.
عملیات شناسایی سیمکارت به شبکه 15 ثانیه طول خواهد کشید. در صورت وجود مشکل از طرف مخابرات این زمان ممکن است تا 2 دقیقه هم طول خواهد کشید. اما این عملیات تنها یکبار صورت خواهد گرفت. (مگر اینکه دوباره برق و باتری دستگاه قطع شود.)
قبل از انتخاب سیمکارت توجه شود در محل نصب سیستم (دقیقا محل نصب) کدامیک از اپراتورهای تلفن همراه (ایرانسل یا همراه اول) شرایط بهتری. از نظر سرویسدهی (پایداری شبکه و شدت سیگنال) دارد.

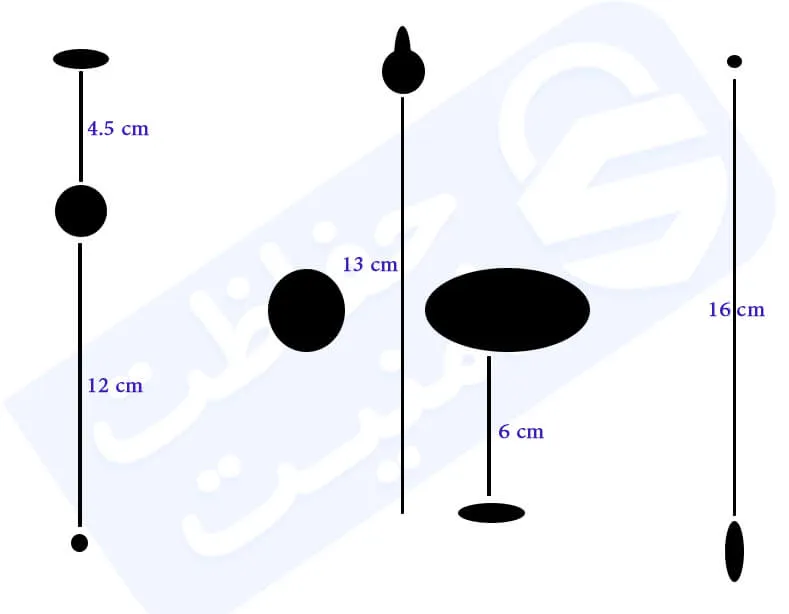

راهنمای نصب دستگاه بر روی دیوار

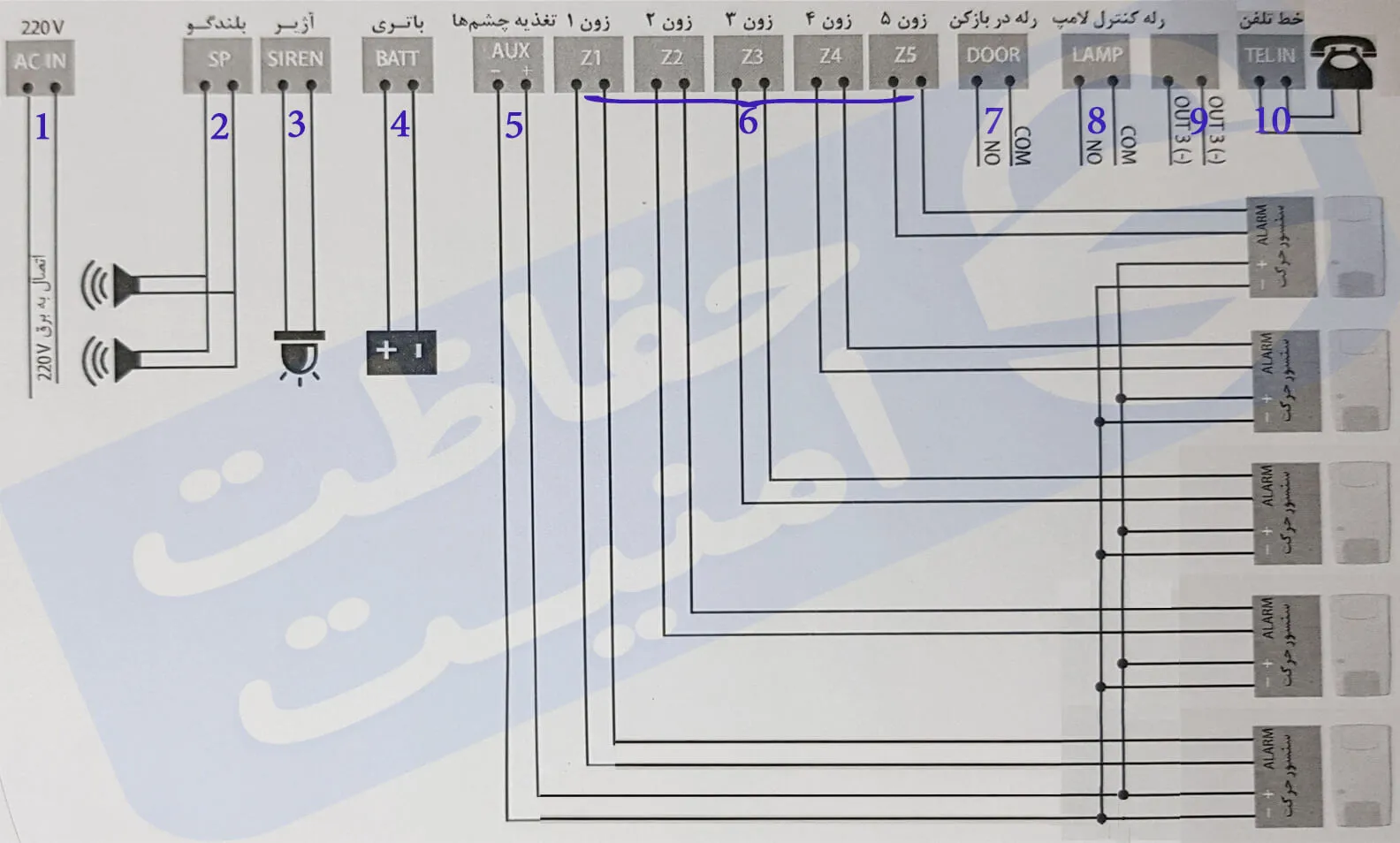

راهنمای سیمبندی دستگاه دزدگیر اماکن GAP G12
ترمینال 1 (220v):
سومین ترمینال از سمت چپ ورودی برق ۲۲۰V میباشد.
نکته: در صورتی که برای سهولت در نصب، کانکتور ترانس را جدا میکنید، حتما توجه داشته باشید که ترمینال برق ورودی را نیز جدا نمایید.
ترمینال 2 و 3 (speake out , Siren):
این سیستم مجهز به خروجی آژیر و بلندگوی خارجی میباشد.
آژیر: در صورت استفاده از آژیر میتوانید آن را به ترمینال (Siren) متصل نمایید.
بلندگوی خارجی: در صورت استفاده از بلندگو برای اعلام خطر آن را به ترمینال بلندگوی خارجی (Out SP) متصل نمایید.
نکته: اتصال اشتباه باتری موجب سوختن فیوز باتری میشود. در صورت بروز چنین اشتباهی فیوز سوخته را با فیوز یدکی (۴ آمپر) تعویض کنید.
ترمینال 4 (باتری):
ترمینال 5 (AUX):
تغذیه چشمها در این سیستم توسط ترمینال AUX صورت میگیرد. این ترمینال توسط فیوز AUX (یک آمپر) حفاظت شده است.
ترمینالهای 6 (اتصال زونها):
در این سیستم ۴ زون (NC) تعریف شده است.
- Z1
- Z2
- Z3
- Z4
ترمینال 7 (Door Opener):
زدن دکمه خاموش (قفل باز) و نگه داشتن آن هنگامی که سیستم خاموش است، باعث فرمان دادن سیستم به رله قفل برقی میگردد. این ترمینال به صورت کنتاکت، فاقد ولتاژ بوده و توانایی راه اندازی مصرف کنندههایی تا ۳ آمپر را دارد. برای سیم بندی به دیاگرام نحوه اتصالات مراجعه کنید.
ترمینال 8 (رله خروجی لامپ):
ترمینال 9 ((-)OUT 3):
ترمینال 10 (Tel in):
خط تلفن جهت راه اندازی تلفن کننده سیستم به ترمینال (Tel in) متصل میگردد.
.
