راهنمای نقشه سیم‌کشی دزدگیر هوتای ساده

راهنمای نقشه سیم‌کشی دزدگیر هوتای ساده

 در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر هوتای ساده را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.



راهنمای کانکتورها در نقشه‌ی سیم‌بندی دزدگیر هوتای ساده:

سیم‌بندی دزدگیر هوتای ساده

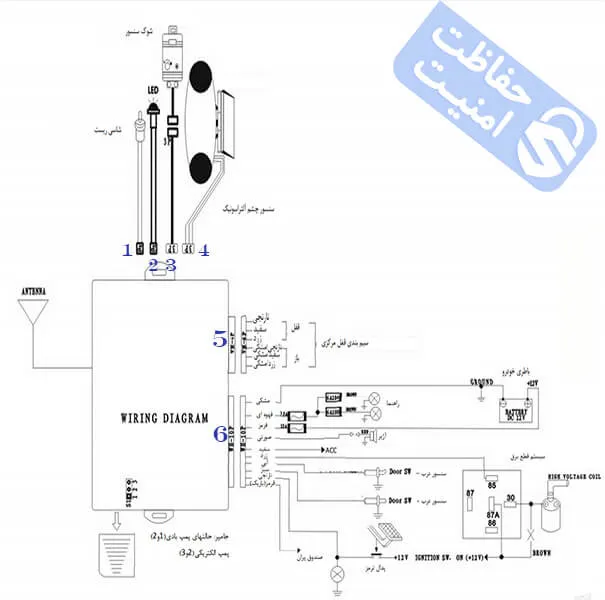

نقشه سیم‌بندی دزدگیر هوتای ساده

کیت دزدگیر هوتای ساده دارای ۶ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱: شاسی ریست (۲P)

کانکتور ۲: ۲P ) LED)

کانکتور ۳: شوک سنسور (۳P)

کانکتور ۴: سنسور چشم التراسونیک (۳P)

کانکتور ۴: خروجی پمپ‌ (VH-6P)

در نقشه سیم‌بندی دزدگیر هوتای ساده این کانکتور دارای ۶  پین ورودی (۶P) به شرح زیر می‌باشد همچنین در دیاگرام (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه سیم‌بندی دزدگیر هوتای ساده) زیر به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

  1. نارنجی: مربوط به قفل (NC)
  2. سفید: مربوط به قفل (COM)
  3. زرد: مربوط به قفل (NO)
  4. نارنجی/مشکی: مربوط به باز (NC)
  5. سفید/مشکی: مربوط به باز (COM)
  6. زرد/مشکی: مربوط به باز (NO)
سیم‌بندی دزدگیر هوتای ساده

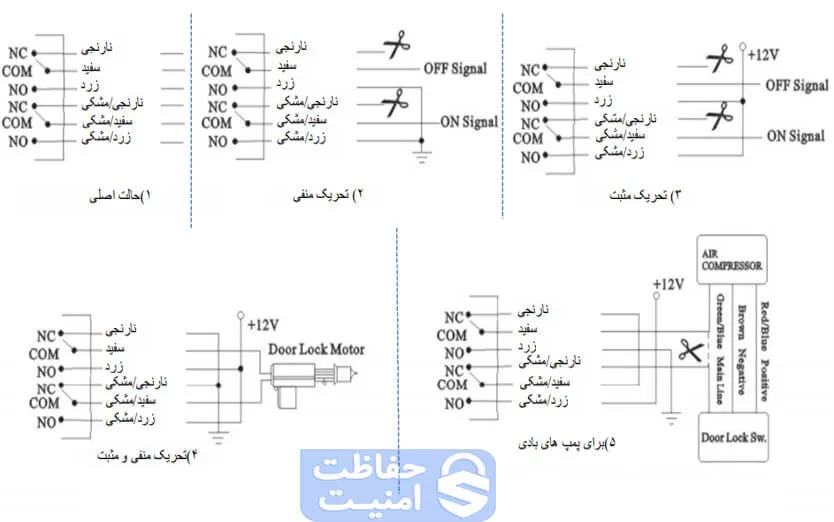

روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه

کانکتور ۵: سوکت بزرگ (WH-10P)

  1. مشکی: منفی تغذیه
  2. قهوه‌ای: راهنما
  3. قرمز: مثبت تغذیه
  4. صورتی: آژیر
  5. سفید: (KEY ON (ACC
  6. زرد: قطع برق
  7. آبی: سنسور درب (-)
  8. سبز: سنسور درب (+)
  9. نارنجی: پدال ترمز
  10. قرمز (باریک): صندوق پران

جامپر:(s1)

  1. حالت پمپ بادی: (۱ و۲)
  2. پمپ الکتریکی: (۲ و ۳)





راهنمای فارسی کارایی دزدگیر huatai ساده

راهنمای فارسی کارایی دزدگیر هوتای تصویری

راهنمای نقشه سیم‌کشی دزدگیر هوتای تصویری

دانلود کاتالوگ فارسی دزدگیر هوتای ساده
