 در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر هوتای تصویری جدید را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

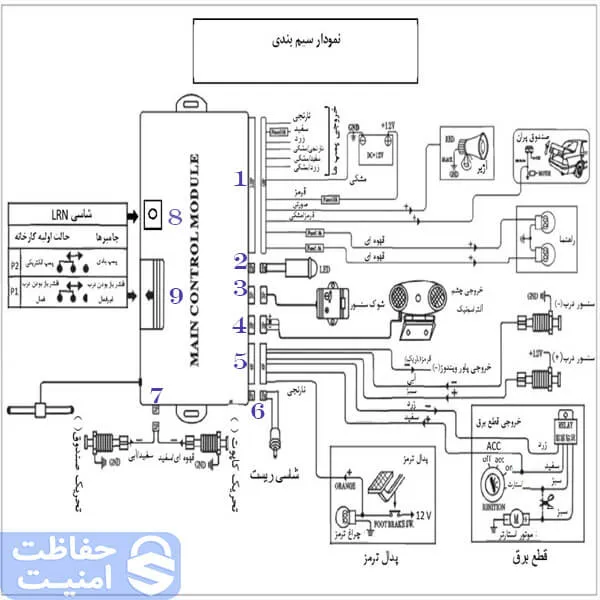

راهنمای کانکتورها در نقشه سیم‌بندی دزدگیر هوتای تصویری:

کیت دزدگیر هوتای تصویری دارای ۸ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱:سوکت بزرگ (۱۲P)

 در نقشه سیم‌بندی دزدگیر هوتای تصویری این کانکتور دارای ۱۲ پین ورودی (۱۲P) به شرح زیر می‌باشد که ۶ پین اول مربوط به خروجی پمپ‌هاست، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه) به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

1. نارنجی: مربوط به قفل (NC)
2. سفید: مربوط به قفل (COM)
3. زرد: مربوط به قفل  (NO)
4. نارنجی/مشکی: مربوط به باز (NC)
5. سفید/مشکی: مربوط به باز (COM)
6. زرد/مشکی: مربوط به باز (NO)



7. مشکی: منفی تغذیه
8. قرمز: مثبت تغذیه
9. صورتی: آژیر
10. قرمز/مشکی: صندوق پران
11. قهوه‌ای: راهنما
12. قهوه‌ای: راهنما

کانکتور ۲: ۲P)LED)

کانکتور ۳: شوک سنسور (۳P)

کانکتور ۴: سنسور چشم التراسونیک (۳P)

کانکتور ۵:(۶P)

1. قرمز (باریک): خروجی پاور ویندوز (-)
2. آبی: سنسور درب (-)
3. سبز: سنسور درب (+)
4. زرد: قطع برق
5. سفید: (KEY ON (ACC
6. نارنجی: پدال ترمز

کانکتور ۶: شاسی ریست (۲P)

کانکتور ۷:(۲P)

1. قهوه‌ای/سفید: تحریک کاپوت (-)
2. سفید/آبی: تحریک صندوق (-)

کانکتور ۸: شاسی LAN

در شکل نقشه‌ سیم‌بندی دزدگیر هوتای تصویری قسمت ۹، محل جامپرها و کلید تنظیمات کارخانه می‌باشد:

جامپر:(P1)

1. فلشر باز بودن درب فعال (۲ و ۳)
2. فلشر باز بودن درب غیرفعال (۱ و ۲)

جامپر:(P2)

1. حالت پمپ بادی: (۱ و ۲)
2. پمپ الکتریکی: (۲ و ۳)
