راهنمای کامل کیلس استارتر زیتونیکس مدل ZX.05

راهنمای کامل کیلس استارتر زیتونیکس مدل ZX.05

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نصب و راه‌اندازی دستگاه کیلس استارتر زیتونیکس مدل ZX.05 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

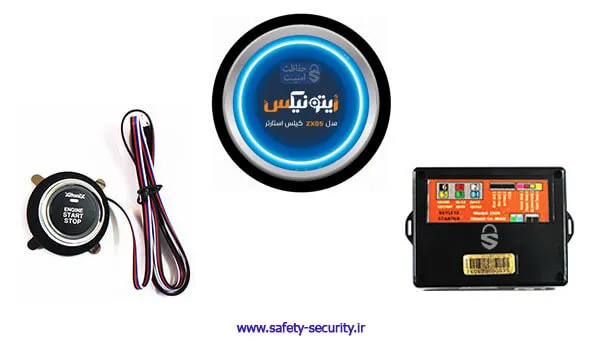

دستگاه کیلس استارتر زیتونیکس مدل ZX.05

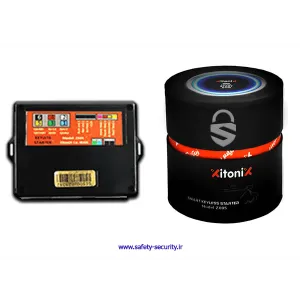

کیلس استارتر زیتونیکس مدل ZX.05

كيلس استارتر چيست:

کیلس استارتر زیتونیکس محصول جدیدی است که قابلیت استارت زدن خودرو بدون نیاز به حمل سوییچ را برای شما فراهم می‌کند. علاوه بر اینکه از طریق ریموت و کلید کیلس می‌توانید خودرو را روشن کنید می‌توانید با نرم افزار از سراسر کشور خودرو را استارت بزنید. دستگاه به صورت استاندارد به پورت دستگاه‌های زیتونیکس مدل طلایی و نقره‌ای و برنزی قابل وصل هست. همچنین این دستگاه قابل وصل به تمامی دزدگیر های متفرقه است و از طریق خروجی صندوق پران یا AUX فرمان می‌گیرد.

توضيح امكانات دستگاه دستگاه کیلس استارتر زیتونیکس مدل ZX.05:

  • تایمر خاموش شدن اتوماتیک خودرو
  • استارت زدن خودرو از سراسر کشور (در صورت داشتن دزدگیر زیتونيکس مدل طلایی یا نقره‌ای).
  • تایمر جهت روشن شدن خودکار خودرو جهت جلوگیری از تخلیه باتری خودرو
  • استارت زدن خودرو از طریق ریموت
  • قابل نصب روی خودروهای دنده اتوماتیک و دستی بدون نیاز به سیم‌کشی دینام
  • خاموش کردن خودرو از طریق ریموت
  • استارت زدن و روشن کردن خودرو از طریق کلید کیلس

روش استفاده از شاسی کیلس:

  • جهت روشن شدن پله اول سوییچ (ساعت-پخش-بخاری) كافيست بدون فشار دادن پدال ترمز یکبار شاسی را فشار دهید و جهت برق پشت آمپر کافیست مجدد کلید را فشار دهید و جهت خاموش کردن تمامی موارد دوباره کلید را بفشارید.
  • جهت روشن شدن خودرو کافیست ترمز پایی را فشار داده و شاسی را بفشارید.
  • جهت خاموش شدن خودرو می‌باست ترمز دستی را کشیده و شاسی کیلس را فشار دهید.

روش استفاده از ريموت جهت روشن و خاموش کردن خودرو (مخصوص دزدگیرهای طلایی، نقره‌ای، برنزی):

  • جهت روشن کردن خودرو کافیست کلید اول ریموت (قفل با صدا) را ۳ ثانیه نگه دارید و جهت خاموش کردن خودرو کافیست کلید سوم ریموت (قفل بي‌صدا) را ۳ ثانیه نگه دارید.

روش استفاده از نرم افزار زيتونيكس و پيامک جهت روشن کردن خودرو (مخصوص دزدگيرهای طلایی و نقره‌ای):

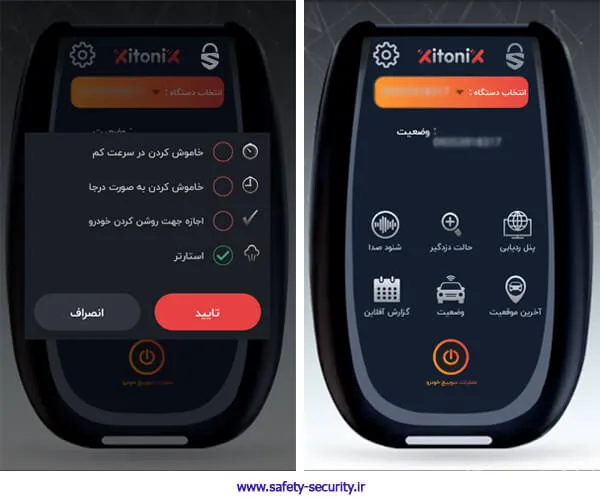

  • کافیست کلید نارنجی رنگ وسط صفحه (عملیات سوئیچ خودرو) را طبق شکل زیر بفشارید و گزینه استارتر را انتخاب و تایید کنید. یا از طریق پیامک کلمه “استارتر” را به دستگاه ارسال بفرمایید.
    کیلس استارتر زیتونیکس مدل ZX.05
  • جهت خاموش کردن خودرو نیز کافیست گزینه خاموش کردن درجا را انتخاب و تایید کنید و یا از طریق پیامک کلمه “خاموش۲” را ارسال بفرمایید.

روش فعال کردن تايمر روشن شدن اتوماتيك (مخصوص دزدگیرهای طلایی و نقره‌ای):

این آپشن جهت مواردی استفاده می‌شود که خودرو مدت زیادی پارک است و احتمال تخلیه باتری وجود دارد.

نکته مهم: اگر این آپشن را فعال کردید حتما باید خودرو در فضای باز باشد.

  • جهت فعال کردن کافیست پیامک با متن “Starter.”time را به دستگاه ارسال بفرمایید.
    مثال :Starter.12 (بدین معنی که خودرو بعد از ۱۲ ساعت روشن می‌شود و ۱۵ دقیقه روشن و سپس خاموش می‌شود. ساعت مورد نیاز از ۱ تا ۹۹ قابل انتخاب است).
  • جهت غيرفعال کردن تایمر روشن شدن کافیست پیام زیر را ارسال بفرمایید.

Starter.0

توضیح نقشه نصب و راه‌اندازی کیلس استارتر زیتونیکس مدل ZX.05 (مخصوص تكنسين نصب):

نقشه سیم‌بندی کیلس استارتر زینوتیکس مدل ZX.05
نقشه سیم‌بندی کیلس استارتر زینوتیکس مدل ZX.05
  1. سيم سفید باید به ACC نصب شود. منظور همان قسمت که در اکثر خودروها ساعت و شیشه برقی روشن می‌شود.
  2. سیم سبز باید به برق پشت آمپر وصل شود، در صورتی که قصد نصب رله قطع کن دارید، این سیم به سمت پایین رله باید نصب شود، تا در صورتی که رله قطع کن فرمان گرفت، خودرو روشن نشود.
  3. سيم زرد هم دقیقا به سیم استارت وصل می‌شود.
  4. سیم قرمز حتما به مثبت قوی وصل شود، چون تمامی برق خودرو از این سیم تامین می‌شود.
  5. سیم مشکی ترجیها به بدنه پیچ شود.
  6. سیم زرد/مشکی در صورت لزوم به دینام وصل شود و ورودی منفی می‌گیرد. دستگاه از طریق افزایش ولتاژ برق، روشن شدن خودرو را تشخیص می‌دهد و در مواردی نیاز به نصب این سیم نیست.
  7. سیم نارنجی نازک باید به ترمز پایی نصب شود و ورودی مثبت می‌گیرد.
  8. سیم آبی مربوط به خودروهایی هست که ۲ سیم پله دوم دارند، که به بخاری باید وصل شود. در صورتی که خودرو یک سیم جهت پله دوم داشت، این سیم آزاد باشد.
  9. سیم قرمز/مشکی جهت استارت زدن خودرو از طریق سایر دزدگیرها استفاده می‌شود و ورودی مثبت می‌گیرد،جهت تست نحوه عملکرد استارتر می‌توانید از این سیم استفاده کنید.
  10. سيم بنفش نازک باید به ترمز دستی وصل شود و ورودی منفی می‌گیرد. در خودروهای دنده اتوماتیک می‌توان این سیم را به بدنه وصل کرد. ولی در سایر خودروها حتما به ترمز دستی وصل شود.
  11. سوکت پورت سریال مخصوص انواع مدل دزدگیرهای زیتونیکس است و باید به خروجی مخصوص دزدگیر وصل شود.

جدول تنظیم زمان نگه داشتن استارت:

جهت انتخاب زمان مورد نظر طبق مراحل زیر عمل نمایید:

  • سیم قرمز/مشکی را ۵ ثانیه به مثبت نگه دارید تا وارد منو شوید. با یكبار فشردن ترمزپایی زمان ۱، با ۲ بار فشردن ترمزپایی زمان ۲ و با ۳ بار فشردن ترمزپایی زمان ۳ انتخاب می‌شود. هر مرحله با برق ACC مشخص می‌شود.
حالت اول / یکبار acc حالت دوم / دوبار acc حالت سوم / سه بار acc
زمان استارت اول = ۰/۵ ثانیه زمان استارت اول = ۰/۸ ثانیه زمان استارت اول = ۱/۱ ثانیه
زمان استارت دوم = ۰/۹ ثانیه زمان استارت دوم = ۱/۲ ثانیه زمان استارت دوم = ۱/۵ ثانیه
زمان استارت دوم = ۱/۴ ثانیه زمان استارت دوم = ۱/۷ ثانیه زمان استارت دوم = ۲ ثانیه

نکته: به دلیل نصب شاسی کیلس و نبودن سوییچ خودرو بعضی آپشن‌های دزدگیر زیتونیکس مانند ۵ بار سوییچ معادل است با ۵ ثانیه نگه داشتن شاسی کیلس و ۸ بار سوييچ نیز معادل است با ۸ ثانیه نگه داشتن شاسی کیلس.

نکته: تنظيم کارخانه روی حالت اول تنظیم شده است.

رفع نقایص احتمالی هنگام نصب و یا بعد از نصب:

  • در صورتی که پیامک “جهت نصب استارتر به نمایندگی‌های مجاز مراجعه فرمایید” دریافت کردید، ابتدا سوکت برق و سپس سوکت ارتباطی دزدگیر به استارتر را بررسی کنید.
  • در صورتی که بعد از فرمان استارت اول، خودرو دوباره استارت خورد حتما سیم دینام را وصل و یا بررسی کنید.
  • در صورتی که با فشردن شاسی کیلس خودرو خاموش نشود باید سیم ترمز دستی بررسی شود.
