آموزش نصب دوربین مداربسته تحت شبکه

آموزش نصب دوربین مداربسته تحت شبکه

نصب دوربین‌های مداربسته تحت شبکه با توجه به تفاوت کلی سیستم مداربسته شبکه با سیستم آنالوگ تا حد زیادی با سیستم‌های آنالوگ متفاوت است. در این مطلب به صورت گام به گام روش‌های نصب دوربین‌ مداربسته تحت شبکه را بررسی می‌کنیم.

با گروه حفاظت و امنیت همراه باشید…

آموزش کامل نصب دوربین مداربسته تحت شبکه

اطلاعات پیش از نصب دوربین مداربسته تحت شبکه

پیش از نصب و در زمان انتخاب دوربین‌های مداربسته و تجیهزات باید به برخی نکات توجه کنید که در اینجا به مهم‌ترین آنها اشاره می‌کنیم.
دو عامل مهم حتما باید پیش از طراحی سیستم مداربسته باید مد نظر قرار داده شود.

اولین مورد انتخاب نوع تغذیه دوربین‌های مداربسته است. شما در این انتخاب دو گزینه متفاوت دارید:

  • تغذیه دوربین‌ها به صورت POE: در این حالت دوربین‌ها از طریق کابل شبکه تغذیه می‌شوند.
  • تغذیه دوربین‌ها به صورت مستقل: در این حالت شما از منبع تغذیه مجزا و کابل برق برای تغذیه دوربین‌ها استفاده می‌کنید.

انتخاب مهم دوم در رابطه با نحوه ضبط و نوع دستگاه سرور انتخاب شده برای سیستم مداربسته است. شما در این انتخاب با چندین گزینه مواجه هستید، هر یک از این روش‌ها دارای مزایا و معایب خاص خود هستند که به برخی از آن‌ها اشاره می‌کنیم:

حالت اول:

در حالت اول که ساده‌ترین و بی دردسرترین روش نصب سیستم مداربسته شبکه است شما تمامی دوربین‌ها را از طریق سوئیچ (در صورت POE بودن NVR به سوئیچ نیازی نخواهد بود) به NVR متصل کرده و در هارد نصب شده در NVR ضبط می‌کنید. تصاویر نیز با اتصال یک نمایشگر به دستگاه NVR قابل مشاهده است. این حالت نزدیک‌ترین روش نصب دوربین‌های شبکه به دوربین‌های آنالوگ است.

آموزش نصب دوربین مداربسته تحت شبکه

استفاده از NVR به عنوان ضبط کننده و پخش کننده

حالت دوم:

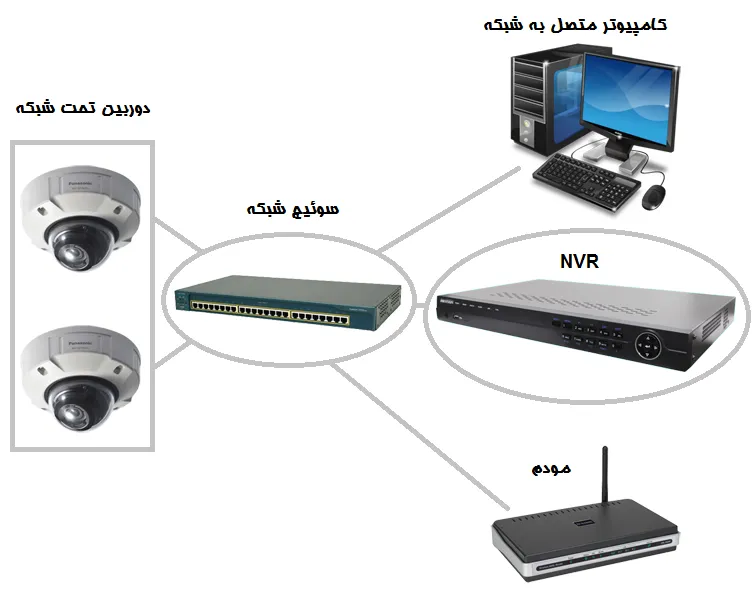

حالت دوم نیز تا حد زیادی مشابه روش اول است با این تفاوت که در این حالت نیاز به مشاهده دوربین‌ها از طریق شبکه نیز وجود دارد. در این حالت با اتصال یک یا چند کامپیوتر به شبکه و نصب نرم افزار Client بر روی دستگاه‌ها شما قادر به مشاهده تصاویر دوربین‌ها در آن‌ها خواهید بود.

آموزش نصب دوربین مداربسته تحت شبکه

استفاده از NVR به عنوان ضبط کننده و رایانه به عنوان پخش کننده



حالت سوم:

حالت سوم استفاده از یک کامپیوتر یا سرور برای ضبط و پخش دوربین‌هاست. سرور وظیفه ضبط و پخش تصاویر دوربین‌ها را بر عهده خواهد داشت. البته در این حالت نیز شما می‌توانید از کامپیوترهای دیگر شبکه برای دیدن یا ضبط تصویر استفاده کنید.

آموزش نصب دوربین مداربسته تحت شبکه

استفاده از سرور یا رایانه به عنوان ضبط کننده و پخش کننده



حالت چهارم:

حالت چهارم اتصال مستقیم یک دوربین شبکه به کامپیوتر یا مودم است. این حالت تنها در صورتی که نیاز به یک دوربین در شبکه داشته باشیم قابل انجام است.

تجهیزات مورد نیاز جهت نصب دوربین مداربسته تحت شبکه

  • دوربین مداربسته تحت شبکه: دوربین مداربسته شبکه یک تجهیز تحت شبکه است که تصاویر را دریافت کرده و وارد شبکه می‌کند.
  • سوئیچ شبکه: در سطح اولیه بیشتر نقش یک انشعاب را در سیستم مداربسته شبکه دارد. در صورتی که نوع سوئیچ POE باشد تغذیه دوربین‌ها را نیز انجام خواهد داد.
  • دستگاه NVR یا سرور: دستگاه NVR یا سرور وظیفه ضبط و پردازش تصاویر در سیستم مداربسته را برعهده دارد.
  • هارد دیسک: هارد دیسک در NVR یا سرور نصب می‌شود و محل ضبط تصاویر و اطلاعات سیستم مداربسته است.
  • کابل شبکه: کابل شبکه وظیفه متصل کردن اجزای مختلف سیستم مداربسته شبکه را برعهده دارد. در صورت POE بودن سوئیچ یا NVR، کابل شبکه وظیفه انتقال برق تا دوربین‌ها را نیز برعهده دارد.
  • کابل برق (در صورت POE نبودن): در صورت POE نبودن سوئیچ‌ها یا NVR، از کابل برق برای انتقال برق تا دوربین‌ها استفاده می‌شود.
  • منبع تغذیه (در صورت POE نبودن): در صورت POE نبودن سوئیچ‌ها یا NVR، از منبع تغذیه برای ایجاد ولتاژ مناسب دوربین‌ها استفاده می‌شود.
  • تجهیزات نصب: تجهیزات نصب دوربین مداربسته شامل تمامی ادوات مورد نیاز کابل کشی و نصب تجهیزات مانند داکت، لوله، فلکسی، پایه و … می‌شود.

مراحل نصب دوربین‌ مداربسته

آموزش نصب دوربین تحت شبکه به NVR

نصب دروبین تحت شبکه به NVR کار بسیار ساده‌ای است. بیشتر NVR های امروزی Plug and play هستند و با وصل کردن دوربین به آن‌ها شما می‌توانید تصاویر را به سادگی ببینید.

آموزش نصب دوربین تحت شبکه به کامپیوتر

برای نصب دوربین مداربسته به کامپیوتر روش‌های متفاوتی با توجه به انواع برندهای دوربین مداربسته وجود دارد. سعی می‌کنیم در اینجا روش کلی نصب این دوربین‌ها را آموزش دهیم.

  1. (در صورت POE نبودن سوئیچ) دوربین‌ها را به منبع تغذیه متصل کنید.
  2. دوربین را از طریق کابل شبکه به سوئیچ متصل کرده و سوئیچ را به کامپیوتر متصل کنید.
  3. نرم افزار IP Finder یا نرم افزار مشابه برای پیدا کردن دوربین‌ها را بر روی کامپیوتر خود نصب کنید. (در صورتی که این نرم افزار بر روی CD دوربین‌ها نبود می‌توانید از این وبسایت‌ها این نرم افزار را دانلود کنید [۱][۲])
  4. با استفاده از نرم افزار IP Finder شما می‌توانید آدرس IP دوربین خود را مشاهده کنید.
  5. آدرس IP تمامی دوربین‌ها را به رنج آدرس موجود در شبکه تغییر دهید.
  6. نرم افزار CMS یا PCNVR مرتبط با دوربین‌ها را بر روی کامپیوتر نصب کنید.

منبع: tticctv
