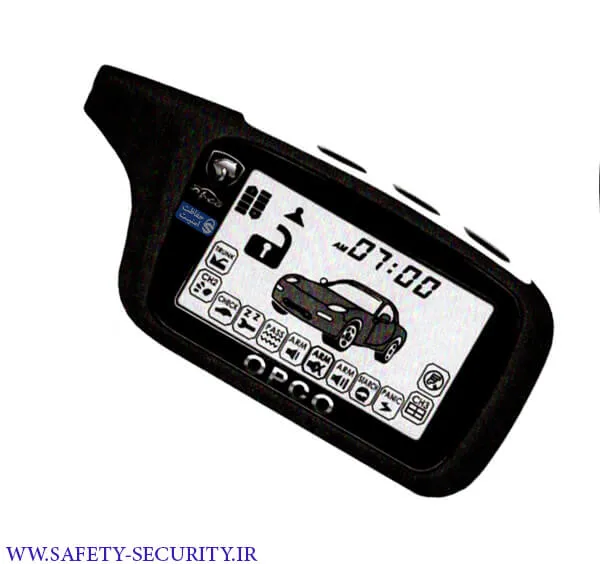

راهنمای نقشه سیمکشی دزدگیر آپکو مدل FX1500
در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیمبندی دزدگیر آپکو مدل FX7500 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

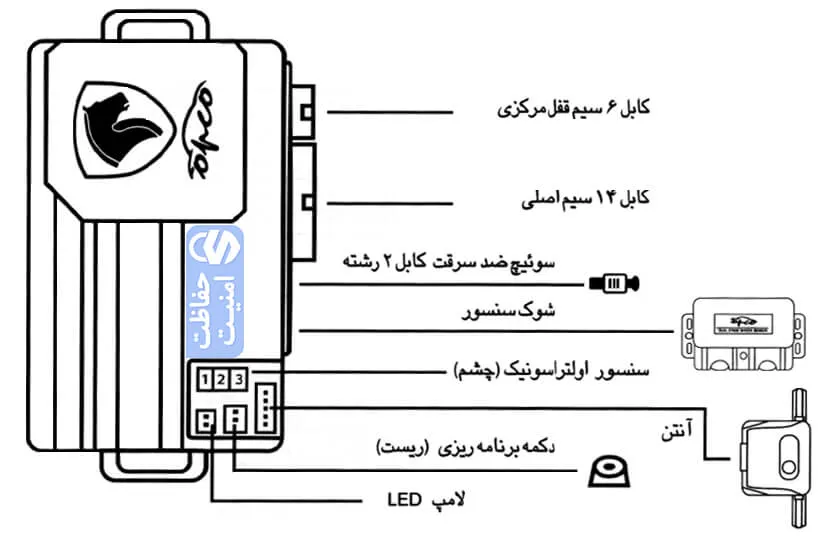

راهنمای کانکتورها در دیاگرام سیمبندی دزدگیر آپکو مدل FX7500

کیت دزدگیر آپکو مدل FX7500 دارای 8 کانکتور میباشد که برطبق دیاگرام بالا به شرح زیر میباشد:
کانکتور 1: (خروجی پمپ)
در دیاگرام سیمبندی دزدگیر آپکو، این کانکتور دارای 6 پین مربوط به خروجی پمپ میباشد، همچنین در دیاگرام زیر به طور کامل روشهای بستن قفل مرکزی به سیمهای خروجی پمپ دستگاه دزدگیر آپکو مدل FX7500 شرح داده شده است:

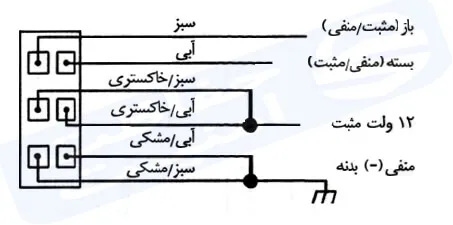

الف) اتومبیلهایی که در سیستم آنها یک عدد پمپ استفاده میشود:

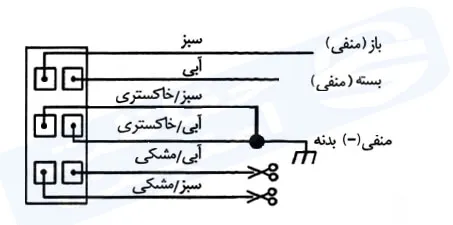

ب) اقفل مرکزی با خروجی منفی(مانند پژو 405):

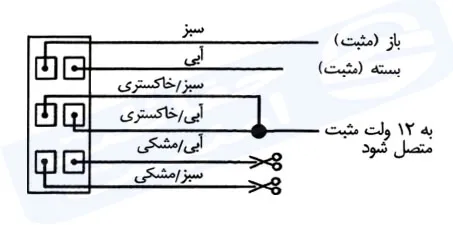

ج) ققل مرکزی با خروجی مثبت (اتومبیلهای آمریکایی):

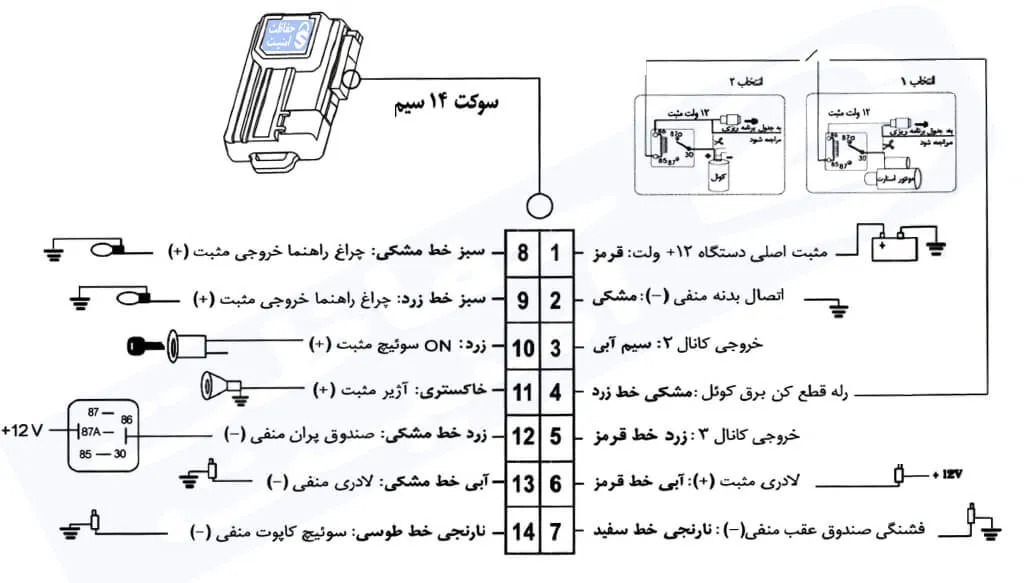

کانکتور 2: (سوکت بزرگ)
این کانکتور دارای 14 پین به شرح زیر میباشد:
- قرمز: مثبت تغذیه
- مشکی: منفی تغذیه
- زرد: on سوئیچ، ورودی مثبت (+)
- آبی/قرمز: لادری (+)
- آبی/مشکی: لادری (-)
- نارنجی/خاکستری: تحریک کاپوت (-)
- سفید/نارنجی: تحریک صندوق (-)
- سبز/مشکی: راهنما (+)
- سبز/زرد: راهنما(+)
- خاکستری: آژیر
- مشکی خط زرد: رله قطع کن (-)
- زرد خط مشکی: صندوق پران (-)
- آبی: کانال 2 (-)
- زرد خط قرمز: کانال 3 (-)
کانکتور 3: (سوئیچ ضد سرقت کابل دو رشته)
کانکتور 4: (شوک سنسور)
کانکتور 5: (سنسور التراسونیک)
کانکتور 6: (آنتن)
کانکتور 7: (شاسی ریست)
کانکتور 8: (LED)
