آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux

آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux (اکوماکس) را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

Pars EcoMax
Pars EcoMax

آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux

نکات نصب

  1. لادری درب‌ها، کاپوت جلو و صندوق عقب، همه در سیم مذکور است و تحریک آن نیز منفی است. فقط باید سیم را قطع کنید و دیود بگذارید. به نحوی دیود گذاری کنید که پالس منفی به سمت چراغ سقف برود ولی بر نگردد و سیم لادری منفی دزدگیر را به سمت پایین دیود متصل نمایید تا پالس اضافی به دزدگیر نیاید. سر راه چراغ سقف عقب نیز همین کار را انجام دهید.
  2. برای قفل و باز کردن درب‌ها باید مثل پراید ۱۳۲ عمل نماییم. به این صورت که سیم شیری (تحریک باز درب‌ها) و سیم زرد (تحریک قفل درب‌ها) را قطع میکنیم. حالا سیم های مربوط به تحریک قفل و باز دزدگیر را به صورت پراید ۱۳۲ متصل مینماییم. به این صورت که (در دزدگیر های چینی) سیم نارنجی و سیم نارنجی/سیاه متصل شود به سیم های سمت کامپیوتر و سیم سفید و سیم سفید/سیاه متصل شود به سیم های سمت پمپ‌ها و سیم های زرد و زرد/سیاه نیز به مثبت دائم متصل گردد. (برای آموزش راه اندازی سیستم قفل مرکزی به مطلب “آموزش انواع سیم بندی رله های راه انداز قفل مرکزی در انواع دزدگیر” مراجعه نمایید.)
  3. شاد باشید…

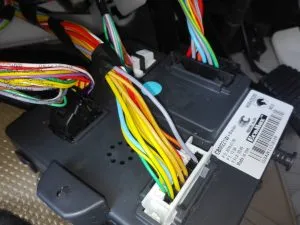

تصاویر نصب دزدگیر (ارسالی توسط استاد محمد چمن پرا)

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!
