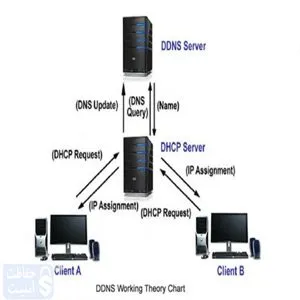

در این ساعت گروه حفاظت و امنیت به آموزش انتقال تصویر دوربین مداربسته می‌پردازد. از آنجایی که انجام انتقال تصویر یکی از بخش‌های بسیار مهم نصب دوربین‌های مداربسته است سعی می‌شود این مطالب با تمامی جزئیات به شما آموزش داده شود.

بنابراین با گروه حفاظت و امنیت همراه باشید …

قسمت‌های مختلف انتقال تصویر دوربین مداربسته

  • تنظیمات DVR یا NVR: این قسمت اولین قسمت از انجام انتقال تصویر است. چه بخواهید دوربین‌ها را در شبکه ببینید و چه نیاز به انتقال تصویر داشته باشید، شما نیاز دارید تنظیمات شبکه دستگاه DVR یا NVR خود را انجام دهید. تنظیمات DVR در انواع متفاوت DVR کمی تفاوت دارد. اما سعی بر این است در این مطلب به اصول کلی آن اشاره شود. در صورتی که در مورد دستگاه خود مشکلی داشتید این موضوع را به صورت جداگانه مطرح کنید.
  • فوروارد کردن پورت‌های مودم (Port Forwarding): فوروارد کردن پورت‌های مودم به شما اجازه می‌دهد از یک محل دیگر و از طریق اینترنت به دستگاه DVR خود دسترسی داشته باشید. فوروارد کردن مودم در انواع متفاوت مودم تفاوت خواهد داشت. در صورت امکان طریقه فوروارد کردن پورت‌ها در هر نوع از مودم را به صورت جداگانه آموزش داده خواهد شد.
  • تنظیمات دستگاه یا گوشی دریافت کننده تصاویر: دستگاه یا مودمی که می‌خواهید تصاویر را روی آن ببینید نیاز به تنظیمات خاص یا نصب نرم افزار مخصوصی را خواهد داشت.

تنظیمات DVR یا NVR برای انتقال تصویر

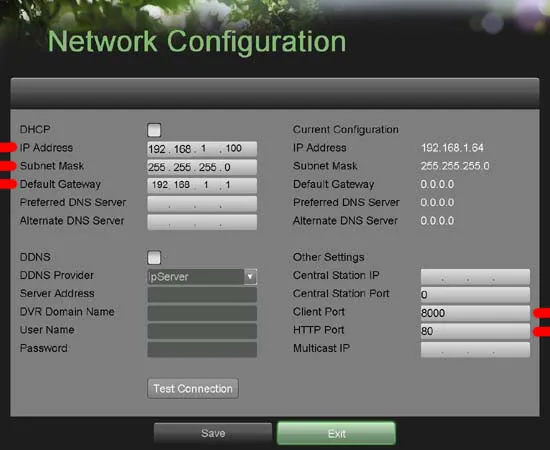

در ابتدا پس از روشن کردن دستگاه DVR و دسترسی به منوهای آن وارد قسمت تنظیمات شبکه دستگاه شوید. در این قسمت شما با پنجره‌ای مشابه عکس پایین مواجه خواهید شد. از آنجایی که این تنظیمات برای هر دستگاه DVR متفاوت است، شاید منوی دستگاه شما کمی متفاوت باشد. اما خصوصیات دستگاه‌های متفاوت به هم بسیار مشابه است.

انتقال تصویر دوربین مداربسته
تصویر منوی شبکه دستگاه DVR

IP Address:

آدرس IP دستگاه DVR است. هر دستگاه موجود در شبکه یک آدرس دارد که به صورت یک کد تشکیل شده از چهار عدد نشان داده می‌شود. برای مثال در عکس بالا آدرس IP دستگاه ۱۹۲٫۱۶۸٫۱٫۹۹ تنظیم شده است. شما می‌توانید هر یک از بخش‌های این آدرس را بین ۰ تا ۲۵۵ تنظیم کنید. البته این آدرس باید طوری تنظیم گردد که با شبکه نصب شده فعلی تطابق داشته باشد. سه عدد اول آدرس IP مشخص کننده رنج IP شبکه شما هستند.

در صورتی که می‌خواهید یک دستگاه را به این شبکه وارد کنید باید حتما سه عدد اول IP دستگاه شما هم مشابه بقیه تجهیزات موجود در شبکه باشد و البته عدد چهارم آدرس IP شما باید حتما متفاوت از تمامی تجهیزات موجود در شبکه باشد. برای مثال فرض کنید یک کامپیوتر با IP 192.168.1.1 در شبکه دارید. در صورتی که بخواهید دستگاه دیگری به این شبکه اضافه کنید، باید سه رقم اول را به صورت مشابه و رقم اخر را به صورت متفاوت انتخاب کنید. برای مثال آدرس ۱۹۲٫۱۶۸٫۱٫۲ یک انتخاب مناسب خواهد بود. توجه داشته باشید که هرگز نباید دو دستگاه با آدرس IP مشابه در شبکه شما وجود داشته باشند. در صورت وجود شبکه شما دچار اختلال خواهد شد. به همین دلیل در مثال، عدد آخر آدرس را ۹۹ در نظر گرفته شده است تا احتمال همسان بودن این آدرس با بقیه آدرس‌های موجود در شبکه حداقل شود.

Subnet mask:

استفاده از subnet mask در شبکه‌های کامپیوتری پیچیده‌تر معنا پیدا خواهد کرد. این خصوصیت محدوده آدرس‌های IP شما را مشخص می‌کند. در شرایط عمومی مقدار این ردیف را ۲۵۵٫۲۵۵٫۲۵۵٫۰ تنظیم کنید. در صورتی که در شبکه ای مقدار subnet mask تجهیزات متفاوت از این مقدار بود قبل از انجام تنظیمات شبکه حتما با مسئول شبکه آن مرکز هماهنگی کنید.

Default Gateway:

توضیح مفهوم اصلی Gateway در شبکه شاید کمی بحث را پیچیده کند. به صورت کلی این خصوصیت را باید با آدرس IP مودم خود پر کنید. در صورتی که مودم از قبل از شبکه نصب شده باشد می‌توانید default gateway را از روی هر یک از دستگاه‌های موجود در شبکه بخوانید. معمولا در شبکه‌ها آدرس IP دستگاه مودم ۱۹۲٫۱۶۸٫۱٫۱ است. در صورتی که در شبکه موجود سرور مرکزی وجود داشته باشد این آدرس به سرور مرکزی اختصاص داده شده و آدرس ۱۹۲٫۱۶۸٫۱٫۲ برای مودم در نظر گرفته می‌شود.

Client Port:

که به آن سرور پورت (Server port) یا مدیا پورت (Media port) هم می‌گویند. پورت سرور به صورت پیش فرض در دستگاه‌های DVR هایک ویژن به صورت پورت ۸۰۰۰ تنظیم شده است. از طریق این پورت شما می‌توانید تصاویر دستگاه DVR را بر روی موبایل خود ببینید.

HTTP Port:

که به آن اینترنت پورت (Internet port) یا وب پورت (Web port) هم می‌گویند. در دستگاه‌های DVR هایک ویژن به صورت پیشفرض ۸۰ تنظیم شده است. این پورت پورتی است که شما باید بر روی مودم خود فوروارد کنید. پس آن را به خاطر داشته باشید. از طریق این پورت شما می‌توانید تصاویر دوربین مداربسته را در شبکه داخلی یا اینترنت بر روی کامپیوتر ببینید.

پس از تنظیم این خصوصیات DVR یا NVR شما آماده اتصال به شبکه است و باید سراغ قسمت بعدی انتقال تصویر بروید.

فوروارد کردن پورت‌های مودم برای انتقال تصویر

فوروارد کردن پورت‌های مودم شاید پیچیده‌ترین قسمت انتقال تصویر باشد. (منظور و مفهوم پورت فورواردینگ را در مقاله مختص این کار با نام پورت فورواردینگ دوربین مداربسته بخوانید). از آنجایی که فوروارد کردن پورت در هر مدل از مودم و روتر متفاوت است. در اینجا ما تنها روش فوروارد کردن پورت‌ها بر روی یک نوع مودم را بررسی کرده و در مقاله تخصصی‌تر به بقیه انواع مودم‌ها خواهیم پرداخت.
به صورت کلی در این بخش هدف شما فوروارد کردن ۲ پورت است. یکی پورت HTTP و یکی پورت کلاینت. این پورت‌ها به ترتیب امکان دیدن تصاویر بر روی کامپیوتر و موبایل را برای شما فراهم می‌کنند.

طریقه تنظیم مودم برای فوروارد کردن پورت‌ها

ابتدا باید به منوی مودم خود دسترسی پیدا کنید. آدرس IP مودم را در یک بروزر وارد کنید (این آدرس احتمالا ۱۹۲٫۱۶۸٫۱٫۱ است). در صورتی که آدرس IP را نداشتید Default Gateway را بر روی یکی از کامپیوترهای داخل شبکه چک کنید.

پس از وارد کردن این آدرس پنجره مودم شما باز خواهد شد که از شما درخواست username و password را دارد. این اطلاعات را از صاحب دستگاه (مشتری) گرفته و وارد مودم شوید. برای دسترسی به منوی پورت فورواردینگ در مودم D-link به صورت زیر عمل کنید:

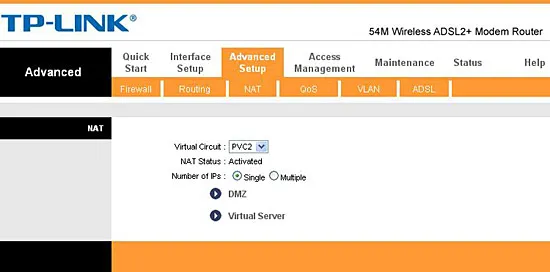

قسمت Advance Setup را انتخاب کرده و سپس قسمت NAT را انتخاب کنید. پس از این کار با پنجره‌ای مشابه پنجره پایین مواجه خواهید شد.

انتقال تصویر دوربین مداربسته
منوی پورت فورواردینگ مودم TP-Link



در این پنجره PVC2 را انتخاب کرده و بر روی Virtual Server کلیک کنید تا به پنجره بعدی بروید.

انتقال تصویر دوربین مداربسته
فوروارد کردن پورت ۸۰ TP-Link



در این پنجره پورت اول را به صورت زیر فوروارد کنید:

  • Rule Index: 1
  • Application: Hikvision (این قسمت را می‌توانید با نامی دلخواه پر کنید.)
  • Protocol: ALL
  • Start Port Number: 80
  • End Port Number: 80
  • Local IP Address: 192.168.1.100
انتقال تصویر دوربین مداربسته

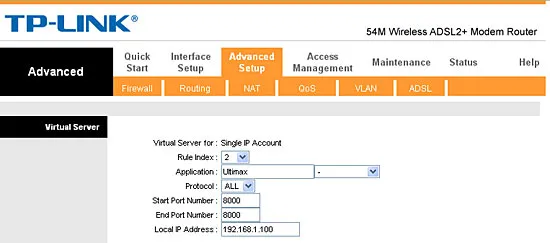

فوروارد کردن پورت ۸۰۰۰ TP-Link



سپس به سراغ پورت دوم رفته و آن را نیز به صورت زیر تنظیم کنید:

  • Rule Index: 2
  • Application: Hikvision (این قسمت را می‌توانید با نامی دلخواه پر کنید.)
  • Protocol: ALL
  • Start Port Number: 8000
  • End Port Number: 8000
  • Local IP Address: 192.168.1.100

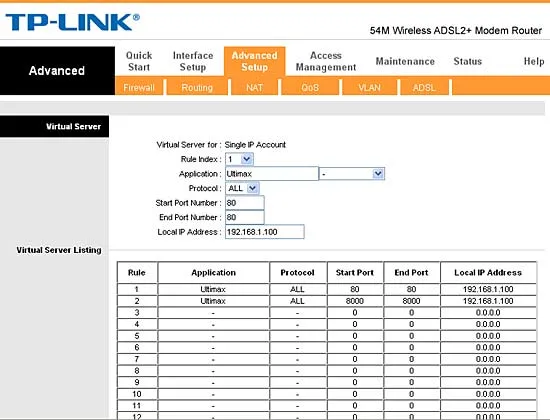

پس از فوروارد کردن پورت‌ها می‌توانید نتیجه را در صفحه Virtual Server به صورت زیر ببینید.

انتقال تصویر دوربین مداربسته
جدول پورت‌های فورارد شده مودم TP-Link

دیدن تصاویر بر روی کامپیوتر

مرحله آخر انتقال تصویر دوربین مداربسته ، دیدن تصاویر بر روی کامپیوتر است. برای دیدن تصاویر بر روی کامپیوتر ساده ترین روش استفاده از اینترنت اکسپلورر برای دیدن تصاویر است. برای این کار IP استاتیک خود را (این IP را باید از ISP خود دریافت کنید. می‌توانید در قسمت status مودم هم این IP را مشاهده کنید.) در قسمت بالای صفحه اینترنت اکسپلورر وارد کنید و با گذاشتن علامت دو نقطه “:” شماره پورت خود را به این صورت وارد کنید:
۵٫۵۲٫۲۱۹٫۱۷۸:۸۰
پس از وارد کردن این آدرس در صورت درست انجام دادن همه مراحل صفحه وارد شدن به دستگاه DVR شما نمایش داده خواهد شد. پیش از دیدن تصاویر دوربین‌ها شما باید از منوهای اینترنت اکسپلورر منوی Tools را انتخاب کرده و در قسمت پایین Internet Options را انتخاب کنید. در تب بالای صفحه Security را انتخاب کنید تا صفحه زیر را مشاهده کنید:

انتقال تصویر دوربین مداربسته
قسمت Security از منوی Internet Options

قسمت نشان داده شده در عکس را انتخاب کنید تا صفحه زیر باز شود:

انتقال تصویر دوربین مداربسته
صفحه Custom Level و تنظیمات موجود در آن

در صفحه Custom level مطابق تصویر دو گزینه تیک زده شده را در حالت Prompt قرار دهید. حال خواهید توانست تصاویر دوربین‌های خود را در صفحه اینترنت اکسپلورر ببینید.
