جك پروتكو مدل LEADER – نحوه انتخاب جک متناسب با وزن درب

در این ساعت گروه حفاظت و امنیت برای شما دوستان عزیز اطلاعات کاملی درباره جك پارکینگ پروتكو مدل LEADER و همچنین نحوه انتخاب جک متناسب با وزن درب پارکینگ را تهیه و تدوین نموده است. برای مشاهده این مطالب با ما همراه باشید …

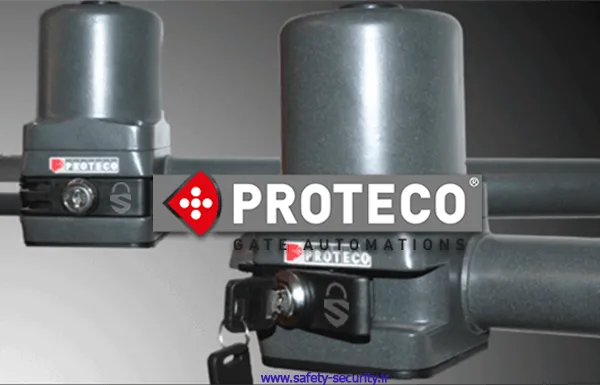

جك پارکینگ پروتكو مدل LEADER

مزايا و مشخصات جك پروتكو مدل LEADER

مزايا:

امكان برنامه‌ريزي به دو صورت تمام اتوماتيك و نيمه‌اتوماتيک
قابليت استفاده در مكان‌هاي پرتردد
مجهز به نمايشگر، جهت مشاهده كليه دستورالعمل‌ها و اخطارهاي سيستم
قابليت نصب بر روي انواع درب‌هاي كشويي، تک لنگه، دو لنگه و …
امكان برنامه‌ريزي دكمه‌هاي ريموت در سه مد معمولي، تك لنگه‌اي و Stop
امكان توسعه تعداد ريموت‌ها به تعداد درخواستي بوسيله مركز ON-OFF
امكان استفاده از تعداد نامحدودي ريموت فابريك هم‌كد
قابليت نصب قفل الكترونيكي بر روي درب با استفاده از كارت MEL) Interface)
امكان توسعه ريموت‌هاي فابريك تك دكمه‌اي غيرهم‌كد (ديپ سوئيچ‌هاي ريموت يكسان باشند) به تعداد ماكزيمم 56 عدد يا ريموت‌هاي فابريك سه دكمه‌اي غيرهم‌كد (ديپ سوئيچ‌هاي ريموت متفاوت باشند) به تعداد ماكزيمم 19 عدد
امكان برنامه‌ريزي هر كدام از جك‌ها به صورت جداگانه

مشخصات فني جك پروتكو مدل LEADER :

مشخصات فني مجموعه جک درب پارکینگ LEADER بصورت زير است:

مشخصات فني	LEADER 3 TI	LEADER 4 TI	LEADER 4 TA	LEADER 5 TI
جريان مصرفي	1.2 A – 1.7 A	1.2 A – 1.7 A	1.2 A – 1.7 A	1.2 A – 1.7 A
قدرت موتور	280 W	280 W	280 W	280 W
تغذيه	230V AC ~ 50Hz	230V AC ~ 50Hz	230V AC ~ 50Hz	230V AC ~ 50Hz
محدوده دمايي كاری (سانتيگراد)	-35 ~ +80	-35 ~ +80	-35 ~ +80	–35 ~ +80
وزن جك	4.6 Kg	4.8 Kg	4.6 Kg	5 Kg
زمان كاركرد بازوها	16 Sec	21 Sec	21 Sec	27 Sec
نيروي وارده فشاري	2800 N	2800 N	2800 N	2800 N
خازن راه انداز	8 UF ~ AC	8 UF ~ AC	8 UF ~ AC	8 UF ~ AC
سرعت كاركرد	1400 g / Min	1400 g/Min	1400 g/Min	1400 g/Min

معرفي انواع جك‌های مدل Leader:

اين مجموعه درب بازكن شامل يك جفت جك قدرتمند با موتوري كم صدا در دو مدل TA و TI است.

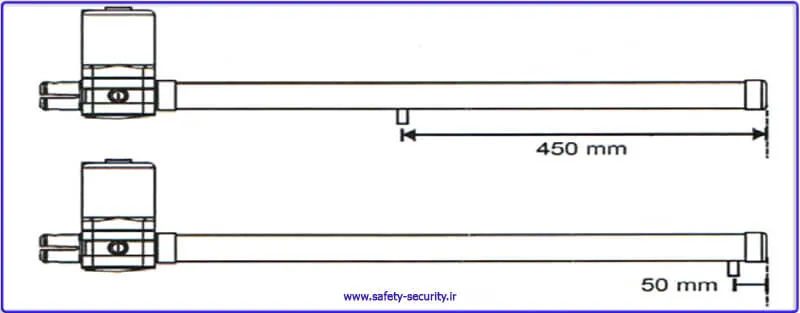

مدل TA: اين مدل داراي شكافي است كه زبانه‌اي قدرتمند در امتداد آن شكاف به اندازه 450 میلی‌متر حركت مي‌کند.

نکته: 50 میلی‌متر انتهاي جك، جهت خلاصي جـك در نظـر گرفتـه می‌شود (مطابق شكل زیر).

نکته: فقط LEADER 4 از اين مدل است.

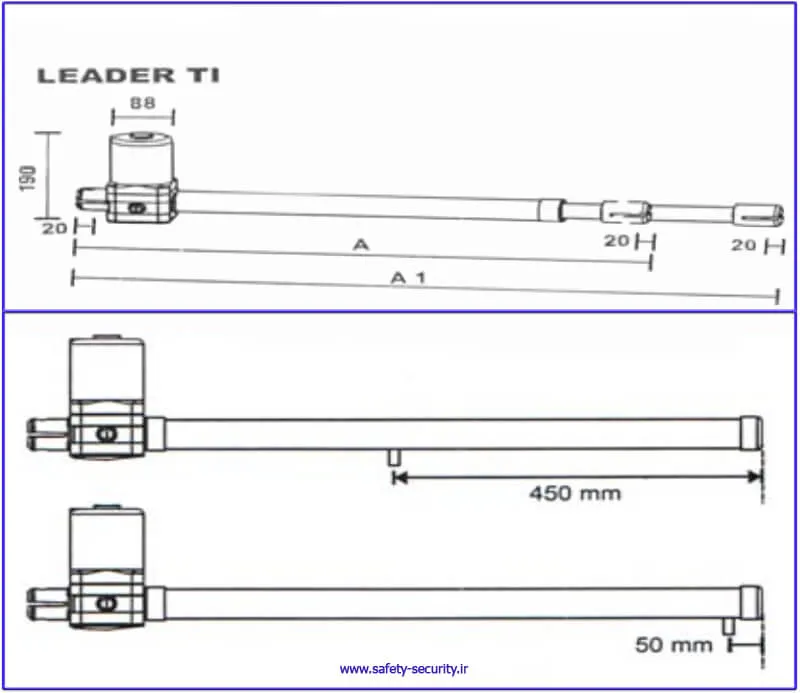

مدل TI: اين مدل از نوع جك‌هاي بازويي است كه بازوي آن در امتداد افق به جلو و عقب حركت می‌کند (مطابق شكل زیر).

اندازه حركت جك‌ها برحسب نوع جك به شرح زیر است:

نوع جك	A1 (طول جك باز)	A (طول جك بسته)
LEADER 5 TI	1365 mm	865 mm
LEADER 4 TI	1165 mm	765 mm
LEADER 3 TI	965 mm	665 mm

نکته: لازم به ذكر است 50 میلی‌متر انتهاي جك، جهت خلاصي جك در نظر گرفته شده است.

امكانات جانبي جك پروتكو مدل LEADER :

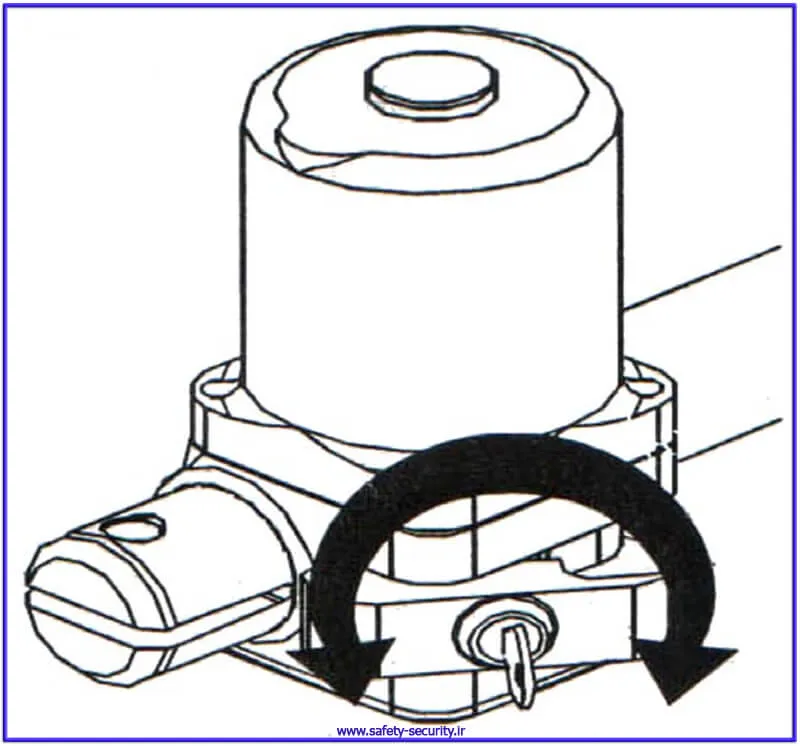

بر روي زبانه موتور هر جك يك سوئيچ وجود دارد (مطابق شكل زیر) كه هنگـام قطـع برق يا بروز مشكلي در سيستم كه باعث از كار افتادن آن شود، مي‌توان با چرخاندن سوئيچ، زبانه را بيـرون كشيده و سپس با چرخاندن مجدد سوئيچ، آن را ثابت نمود. در اين حالت جك‌ها خلاص شده و مـي‌تـوان بصورت دستي درب‌ها را باز و بسته نمود. بديهي است در صورتي كه زبانه‌ها در داخل باشند، جك‌ها اجـازه هيچگونه حركتي را به صورت دستي به لنگه‌هاي درب نمي‌دهند.

اجزا يك سيستم كامل جك پروتكو مدل LEADER:

يك جفت جك (يا يك عدد) به همراه دو جفت سوئيچ (Leader):

تكيه‌گاه‌هاي ابتدا و انتهاي دو بازو بهمراه پيچ‌هاي آلن و محورهاي استوانه‌اي آنها:

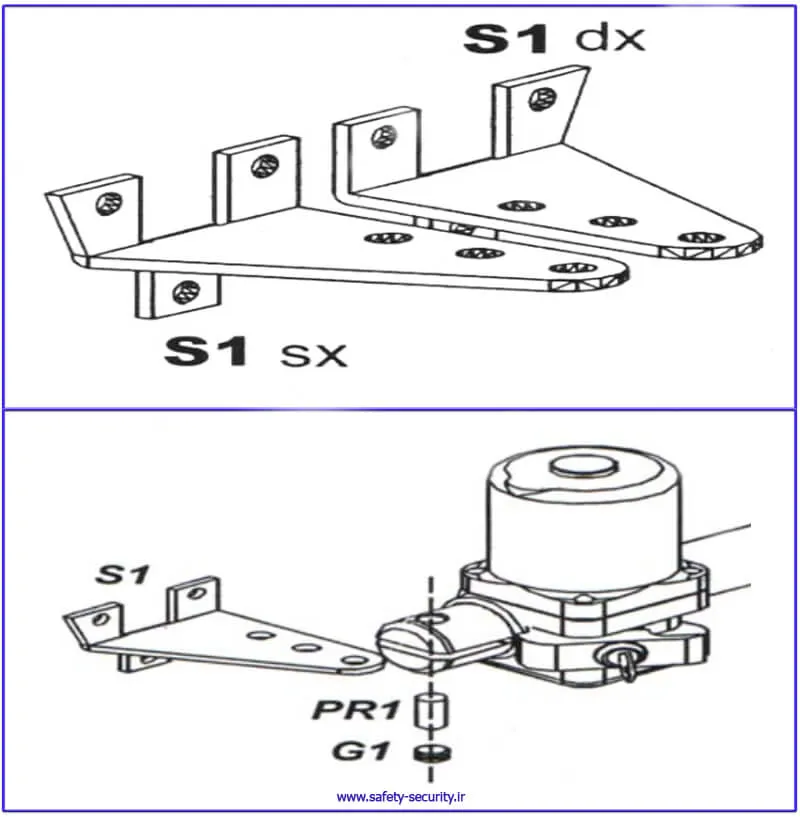

تكيه‌گاه‌هاي جك‌هاي مدل TIدر دو نوع S1 و S3 هستند كه نوع (S1 (sx مطابق شـكل زیر جهـت ابتداي بازوي چپ و نوع (S1 (dx جهت ابتداي بازوي راست مورد استفاده قرار مي‌گيرد.

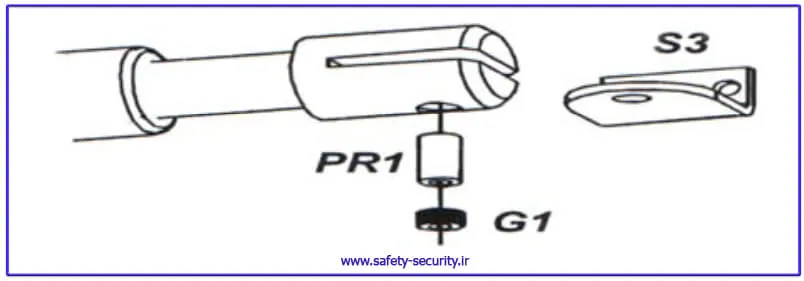

نوع S3 مطابق شكل زیر جهت انتهاي دو بازو مورد استفاده قرار مي‌گيرد.

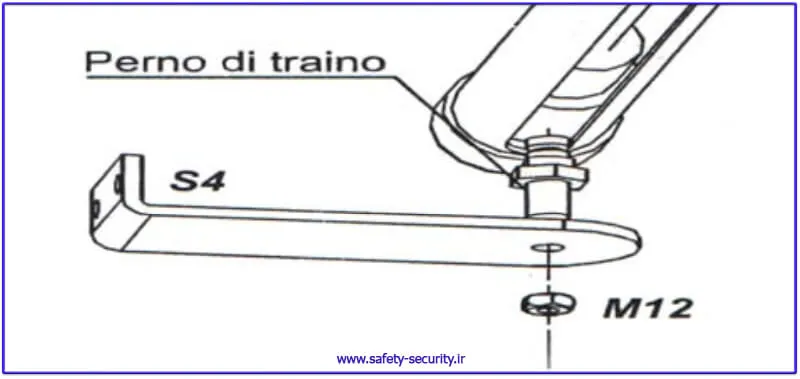

براي جك مدل TA از تكيه‌گاه S4 مطابق شكل زیر در انتهاي بازوهاي چپ و راست استفاده می‌شود.

دو عدد ريموت كنترل:

دو عدد ريموت كنترل سه دكمه‌اي كه پس از شناسانده شدن به مركز، جهت فرمان دادن بصورت راديويي از راه دور مورد استفاده قرار مي‌گيرند. هر دكمه ريموت به طور دلخواه قابل برنامه‌ريزي برای یکی از حالت‌های زیر است:

دو لنگه‌اي
تك لنگه‌اي (پياده‌رو)
STOP

دو عدد خازن راه انداز 8UF ~ AC:

هر موتور داراي يك خازن AC است كه جهت راه‌اندازي موتورها مورد استفاده قرار مي‌گيرد.

يك جفت چشم الكترونيك (گيرنده و فرستنده) بهمراه چهار عدد پيچ و رولپلاگ:

چشم‌هاي الكترونيك جهت تشخيص موانع متحركي كه ممكن است در حين كاركرد موتورها بين درب‌ها قرار بگيرند، بكار مي‌روند. نوع عكس العمل جك‌ها بستگي به نوع بستن اتصالات چشم‌ها دارد، كه دو مد بـاز و بـسته مي‌تواند باشد. چشم فرستنده TX و چشم گيرنده RX نام دارد كه RX داراي كنتاكت باز است.

يك عدد كليد سلكتور بهمراه يك جفت سوئيچ:

جهت فرمان دستي (بدون نياز به ريموت كنترل) به مركز از كليد سلكتور استفاده مي‌شود. ايـن كليـد در حالـت معمولي باز است و براي فعال كردن آن بايد آن را در سمت ساعتگرد با سوئيچ مربوطه چرخاند كه بطـور فنـري بـه حالت اوليه بازخواهد گشت و اين عمل پالسي براي مركز مي‌سازد كه اين پالس مي‌تواند جهت START و يـا STOP يا برنامه‌ريزي جك‌ها بكار رود.

زيرقاب و روقاب بهمراه مركز كنترل (Q60A) و ترانس مربوطه

مركز Q60A، مغز اصلي فرمان‌دهنده سيستم است كه عملكرد آن را مي‌توان توسط چهار دكمه D ،C ،B ،A كه در سمت چپ آن تعبيه شده برنامه‌ريزي و کنترل کرد. پيغام‌هاي مختلف آن (مقدار متغيرها، متغيرها، تأييد، خطاهاي سيستم و …) بوسيله دو نمايشگر 7 – Seg نمايش داده مي‌شود.

يك عدد لامپ چشمك زن (BLINKING)

لامپ چشمك‌زن جهت آگاهي كاربران از فعال يا غيرفعال بودن سيستم از داخل يا خارج ساختمان بكار مـي‌رود. اين لامپ معمولاً روي چهارچوب درب نصب مي‌شود تا از دو طرف قابل ديدن باشد. نوع ديگر لامـپ چـشمك زن داراي آنتن است، كه جهت افزايش برد ريموت‌ها مورد استفاده قرار مي‌گیرد (نصب اختياري).

نحوه انتخاب نوع جک درب پارکینگ متناسب با درب پارکینگ موردنظر شما:

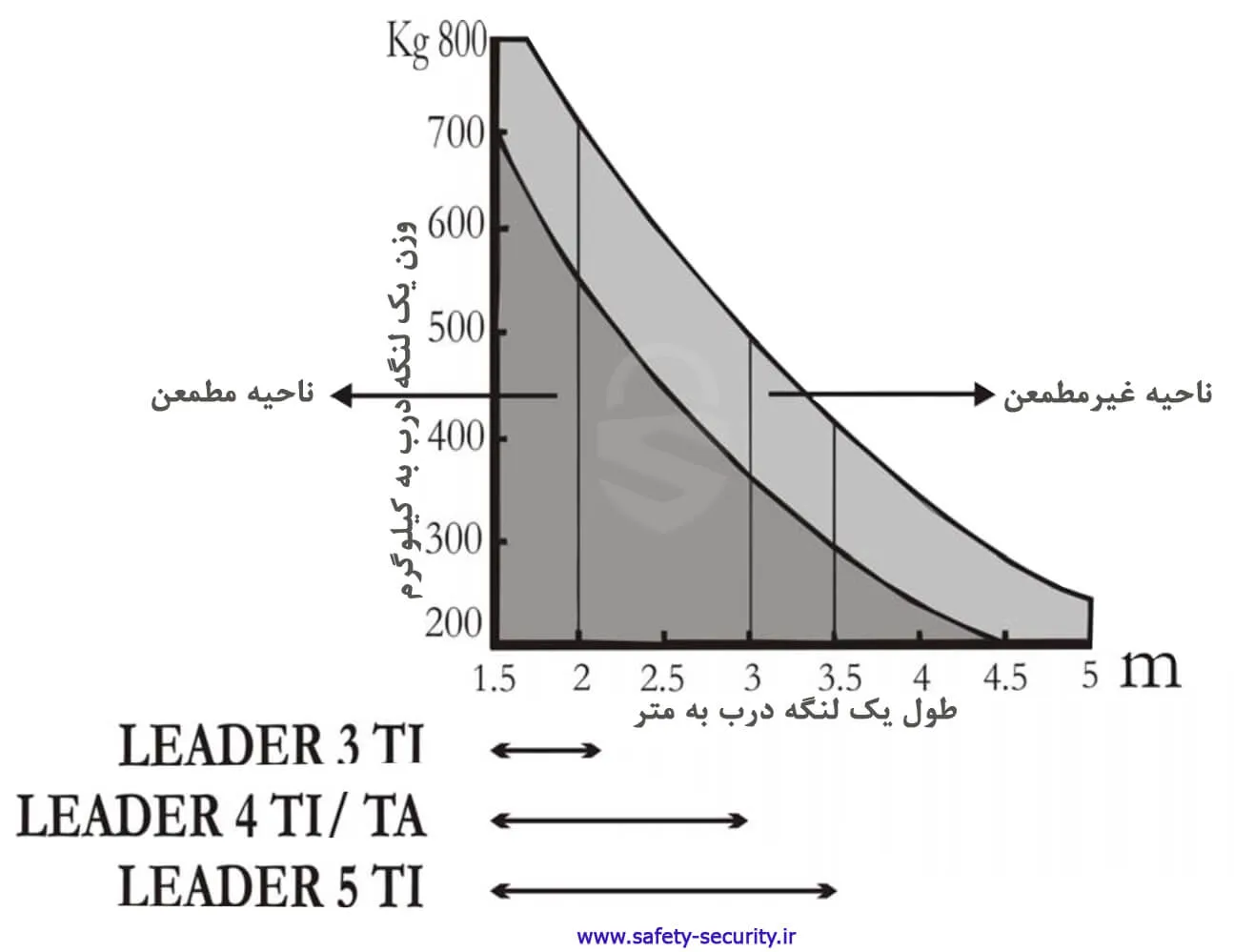

جك مورد نياز برحسب طول و وزن درب (با توجه به جدول و نمودار زير) انتخاب مي‌شود. حتي الامكان بايد نوع جك در صورت نداشتن محدوديت مكاني بزرگتر انتخاب شود، چرا كه هر چه جك بزرگتر باشد قـدرت كمتري جهت باز نمودن درب مصرف و طول عمر موتورها بيشتر خواهد شد.

نکته: وزن و طول فقط يك لنگه درب در نمودار زير مورد نظر است.
