راهنمای کاربردی سیم‌بندی دزدگیر ایزیکار مدل T1

راهنمای کاربردی سیم‌بندی دزدگیر ایزیکار مدل T1

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر ایزیکار مدل T1 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی ایزیکار T1 در ادامه مطلب با ما همراه باشید.

راهنمای کامل و کاربردی نقشه سیم‌بندی دزدگیر ایزیکار مدل T1

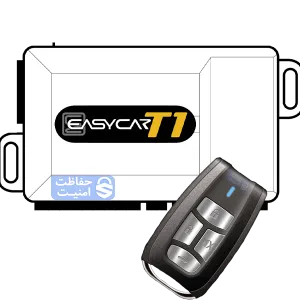

ایزیکار T1
کیت دزدگیر ایزیکارT1 و محل کانکتورهای مختلف دستگاه

راهنمای کانکتورها در نقشه‌ی سیم‌بندی دزدگیر ایزیکار T1

سوکت شماره ۱ (LED)

سوکت شماره ۲ (شوک سنسور)

سوکت شماره ۳

  1. سفيد/مشکی: ورودی منفی شاسی کاپوت
  2. بنفش/مشکی: ورودی منفی شاسی صندوق عقب
  3. قرمز: ورودی لادری مثبت
  4. قرمز/مشکی: ورودی لادری منفی
  5. نارنجی/مشکی: چراغ‌های کوچیک ماشین
  6. سبز/مشکی: پله دوم سوئیچ
  7. آبی: ورودی مثبت پدال ترمز



سوکت شماره ۴ (سنسور التراسونیک)

سوکت شماره ۵

  1. بنفش: خروجی منفی سیم رله قطع کن موتور
  2. خاکستری: خروجی منفی پاور
  3. زرد/مشکی: خروجی منفی AUX
  4. خالی
  5. مشکی: ورودی بدنه یا همان منفی
  6. قرمز: ورودی برق دائم سوئیچ ۱۲V+
  7. قهوه‌ای: خروجی مثبت پمپ صندوق (پران) باز کن
  8. سفید: خروجی مثبت آژیر
  9. بنفش: خروجی مثبت راهنمای اتومبیل
  10. بنفش: خروجی مثبت راهنمای اتومبیل

سوکت شماره ۶ (خروجی پمپ)

در دیاگرام نقشه سیم‌بندی دزدگیر ایزیکار T1، این کانکتور دارای ۶ پین مربوط به خروجی پمپ و راه‌اندازی سیستم قفل و باز درب‌ها می‌باشد.

  1. نارنجی: مربوط به قفل NC
  2. سبز: مربوط به قفل COM
  3. قهوه‌ای: مربوط به قفل NO
  4. مشکی: مربوط به باز NC
  5. زرد: مربوط به باز COM
  6. قرمز: مربوط به باز NO

سوکت شماره ۷ (آنتن)



همچنین در لینک زیر می‌توانید نقشه کامل سیم‌بندی دزدگیر ایزیکار مدل T1 را به طور کامل مشاهده نمایید:

اینجا کلیک کنید

ایزیکار T1


معرفی کامل دزدگیر خودرو و ویژگی‌های دزدگیر خوب

معرفی کامل دزدگیر ایزیکار

سوالات متداول مصرف کنندگان دزدگیر easycar

مجموعه کاملی از آنچه راجع به سنسور دنده عقب باید بدانیم

دانلود کاتالوگ کامل دزدگیر ایزیکار مدل T1

راهنمای کاربردی دزدگیر EASYCAR مدل T1
