در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش راه‌اندازی آینه تاشو پژو پارس، سمند و دنا EcoMux (اکوماکس) یا همان کلاس ۱۳ با دزدگیر را تهیه و تدوین کرده است. این آموزش در خودروهایی مثل دنا، رانا و سمند که از BSI اکوماکس بهره می‌برند، کاربرد دارد. با ما در ادامه مطلب همراه باشید…

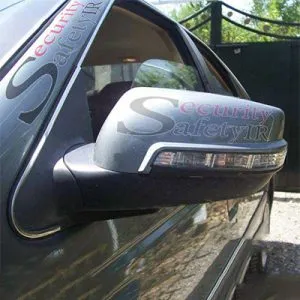

آموزش راه‌اندازی آینه تاشو پژو پارس، سمند و دنا EcoMux
برای راه اندازی جمع و باز شدن آینه‌ها با دزدگیر باید از دو عدد رله استفاده نمایید. همچنین دو عدد سیم مخصوص اعضا، کلیک کنید! را از مخصوص اعضا، کلیک کنید! پیدا کنید. این سیم‌ها همان سیم‌هایی هستند که با مخصوص اعضا، کلیک کنید! آینه‌ها را جمع یا باز می‌کنند. باید هر یک از این سیم‌ها را مخصوص اعضا، کلیک کنید! قرار دهید.
نکته خیلی مهم: حواستان باشد بعد از مخصوص اعضا، کلیک کنید! به هیچ عنوان به مخصوص اعضا، کلیک کنید! پالس مثبت وارد نشود. اگر این اتفاق افتاد به احتمال خیلی زیاد کیت مخصوص اعضا، کلیک کنید! می‌سوزه.
روش اول (خروجی منفی دزدگیر)
این روش وقتی استفاده می‌شود که شما برای تحریک رله‌ها از پالس منفی استفاده کرده باشید. مثلاً خروجی AUX دزدگیرهای ماجیکار یا ایزیکار پالس -۲۵۰mAh دارند.
- رله اول (برای سیم مخصوص اعضا، کلیک کنید!):
- پایه ۳۰: متصل به مخصوص اعضا، کلیک کنید!
- پایه ۸۷a: متصل به مخصوص اعضا، کلیک کنید!
- پایه ۸۷: متصل به مخصوص اعضا، کلیک کنید!
- پایه ۸۶: متصل به مثبت دائم
- پایه ۸۵: متصل به دزدگیر [-]
- رله دوم (برای سیم مخصوص اعضا، کلیک کنید!):
- پایه ۳۰: متصل به مخصوص اعضا، کلیک کنید!
- پایه ۸۷a: متصل به مخصوص اعضا، کلیک کنید!
- پایه ۸۷: متصل به مخصوص اعضا، کلیک کنید!
- پایه ۸۶: متصل به مثبت دائم
- پایه ۸۵: متصل به دزدگیر [-]
با تشکر از استاد محمد آذری
روش دوم (خروجی مثبت دزدگیر)
از این روش وقتی استفاده می‌شود که سیستم قفل و باز را به روش ۲۰۶ (مخصوص اعضا، کلیک کنید!) راه‌اندازی کرده باشیم.
نکته مهم: اگر آینه‌ها ناقص جمع یا باز شدند باید برای هر رله از مخصوص اعضا، کلیک کنید! استفاده کرد. به این صورت که ضمن دقت به مخصوص اعضا، کلیک کنید! متصل گردد.
روش سوم (پیشنهاد حفاظت و امنیت)
دقت کنید که در این روش نیاز به مخصوص اعضا، کلیک کنید! دارید. تصویر زیر کاملاً گویاست، فقط مخصوص اعضا، کلیک کنید! قرار دهید.
لینک‌های پیشنهادی
آموزش نصب دزدگیر و پاور سمند مدل ۱۳۹۱ و ۱۳۹۲ مولتی پلکس Continental
آموزش راه‌اندازی آینه تاشو پژو پارس کلاس ۱۵ دارای کامپیوتر CEC با دزدگیر
آموزش نصب دزدگیر و پاور روی پژو پارس، روآ، سمند، ۴۰۵، آریسان و RD
آموزش راه‌اندازی آینه تاشو پژو پارس دارای قفل مرکزی با دزدگیر
آموزش نصب دزدگیر و پاور پژو پارس، سمند و دنا EcoMux
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب دزدگیر پژو پارس کلاس ۱۵ با کامپیوتر CEC
آموزش نصب پاور پژو پارس، سمند و دنا EcoMux
سلام
واقعا عالی و کامل
سپاس…
با سپاس فراوان عالی
سپاس…
از شما همکاران گرامی بسیار ممنونم که بسیار زحمت می کشید و ما را راهنمایی میکنید
سپاس…
سلام ممنون اززحماتتون مهندس جوادی
سپاس…
سلام خدمت همگی
با تشکر از اموزشها
اگه لطف کنین اموزش نحوه بستن دزدگیر و پاور سمند اکومکس رو هم بزارین ممنون میشم
آموزش ویدئویی نصب پاور روی سمند اکومکس
http://www.safety-security.ir/power-ecomax
میتونم فقط بگم خسته نباشید
سپاس…
سلام ممنون از مطالب زیبای شما منظور از وصل پایه ۸۵ به دزدگیر کدوم سیم دزدگیر وصل میشه
سلام
اگه دزدگیر خروجی AUX داشته باشه که خروجی مذکور متصل میشه وگرنه به خروجی پمپ های دزدگیر…
عالی
سپاس…
سلام با سپاس فراوان مطالب بسیار عالی بود
سلام جناب سجادی
سپاسگذارم…
سلام مهندس جوادي عزيز منظور از پايه ٨٥ رله به منفي دردگير كدوم ميشه ؟دزدگيري كه باروش كه خودتون گفتين نصب بشه ديگه خروجي منفي نداره،ميشه اين قسمت اشو توضيح بديد چون من هم پاور وهم دردگير نصب كردم مشكل فقط با اينه ها دارم كه شما فقط پايه ٨٥ بهم بگيد ممنون ميشم
سلام جناب طوقانی
بهتره که دزدگیری نصب کنید که خروجی AUX داشته باشه و تحریک جمع و باز شدن آینه ها رو هم به خروجی AUX دزدگیر بدید وگرنه میشه با دو تا رله دیگه از همون تحریک های مثبت قفل و باز شدن، تحریک منفی برای رله های آینه ها گرفت…
سلام مهندس جان بابت تمام زحماتی که در سایت میکشید ممنون .میخواستم ویدئو های تصویری رو چگونه بایستی دانلو کرد؟ با سپاس فراوان
سلام جناب اکبرپور
به دلیل اینکه از سوء استفاده های احتمالی جلوگیری بشه، در حال حاضر امکان دانلود کلیپ ها امکانپذیر نیست…
سلام اقای جوادی… اگه میشه لطفا راهنمایی کن شما یا دوستانی که بلدن .. وقتی ماشین رو با ریموت قفل میکنم در جا باز میشه یعنی اصلا قفل نمیشه.. کلیدهای لادری رو چک کردم مشکلی نداشتن درها کاملا بسته است.. مشکل از چی میتونه باشه؟؟
سلام جناب هواشم
این مشکل عمدتاً در هوای سرد اگه پیش میاد به احتمال خیلی زیاد مربوط به پمپ درب راننده یا درب شاگرد هستش.
در غیر این صورت این عیب میتونه از قفل مرکزی یا مسیر پمپ تا قفل مرکزی باشه…
سلام جناب هواشم چه ماشینی؟
پراید دوست عزیز
سلام مجدد،ابتدا سوکت های سه سیم پمپ سمت راننده و شاگرد رو جداکنید البته بصورت جداگانه اگر مشکل برطرف شد. پمپ رو عوض کنید اگر هم نشد رله قفل مرکزی رو عوض کنید
با سلام. اگه منظورتون پرایدهای ۱۳۱ و ۱۳۲ باشه، لطفا شاسی های لادری را نیز چک فرمایید. چون اگه دربی باز باشه یا در صورت اتصالی پالسی به یونیت قفل مرکزی از این بابت بره به محض قفل کردن درب رو باز میکنه در غیر اینصورت طبق فرمایش اقای جوادی و دوستان پمپ رو چک فرمایید.
بادرود و خدا قوت
من هم چنین تجربهای داشتم.وقتی رله قفل مرکزی رو چک کردم دیدم رله سولفاته زده و با تعویض رله قفل مرکزی درست شد.موفق باشید
ممنون از راهنمایی دوستان مطالب آموزنده وپرکاربرد لطفا آموزش نصب اژیر سمند بر روی پژو۴۰۵slx که همراه مرکزی اژیر عمل کنه عین خود سمند با تشکر
سلام جناب بنایی
برای این کار با استفاده از یک رله و یک آژیر شما میتوانید این کار رو انجام بدید ولی خب به نظر من بهتره که مشتری رو مجاب کنید که دزدگیر نصب کنه…
سلام منظور از منفی دزدگیر همون منفی رله هستش؟؟؟؟ممنونم
سلام جناب پهلوانی
منظور از منفی دزدگیر همون خروجی AUX دزدگیر هستش…
از مطالب بسیار مفید تان متشکر م
سپاس…
sepas faravan
سپاس…
مهندس جوادی از شما ممنونم که اطلاعاتون درست و صحیح هست و مثل گروه های دیگه نیستید که اطلاعات غلط بزارین
متشکرم
سلام جناب کرمیان
ما در حد توان در جهت ارائه اطلاعات صحیح اقدام میکنیم…
سلام . اقای مهندس واقعا عالیست ممنون از زحمات حضرت عالی و دیگر اساتید – پیشنهادی داشتم یکی از مشکلات سر راه دوستان نصاب مقوله کددهی ریموت دزدگیرهاست پیشنهاد می کنم عزیزان من هر دزدگیری که نصب می کننده کاتالوگ ویا دفترچه راهنمای ان را با یه خط دست نوشته پیرامون نوع دزدگیر و مشخصات ic کد و فرکانس ریموت – بره استفاده سایر دوستان به اشتراگ بگذارند این کاتالوگ ها در گروه به عنوان یک بانک اطلاعاتی نگهداری شده و اعضا در وقت نیاز به ان مراجعه نمایند
سلام جناب صفری
اگه خدا بخواد بعد عید محلی انجمن مانند برای دوستان تشکلی خواهیم داد و مطمئنا تعامل بین هم خیلی بیشتر خواهد شد…
سلام استاد خداقوت یه سوال شما تو توضیحات گفتید پایه ۸۶به مثبت دائم ولی تو عکس وصل شده به منفی دائم کدامش درسته ممنون ازتمام زحمات شما ودوستان
سلام جناب احمدی
جفتش درسته ولی تو نقشه اگه دقت بفرمایین فرم رله فرق میکنه مثل رله داخل دزدگیر
سلام جناب احمدی
برای تکمیل کردن توضیحات جناب میرزایی باید بگم هر دو تاش درسته…
توضیحاتی که دادیم مربوط به زمانی هستش که میخواین با AUX دزدگیر باز و بسته بشه ولی تصویری که ارائه دادیم برای زمانی هستش که میخواین با فرمان قفل و باز دزدگیر آینه ها جمه و باز بشه…
سلام مهندس
من نقشه رو با استفاده از فرمان قفل و باز پمپهای دزدگیر پیاده کردم
ولی مشکل زمانیه که سیستم اتوماتیک پارس موقعی که سرعتش زیاد میشه فرمان قفل دربها رو میده و باعث میشه اینه ها حدودا چهل درصد بسته بشن
راه حل چیه قربان؟
بازم ممنون
قربانت…
اقا فرزاد ازشمام ممنونم
کوچیک شما هستیم
سلام ..ضمن عرض خسته نباشید واسه جمع کردن اینه ها یه راه خیلی ساده تر سراغ دارم .البته با اجازه همه اساتید
انشاا..
نقشه میگرم و میفرستم—-
سپاس جناب پاکدلان
ممنون میشم اگه بفرستید…
سلام آآقای جوادی خروجی AUX دزدگیر مثبته راهنمایی بیشتری بکنید
سلام جناب کیانی
اصولا خروجی AUX در دزدگیرهایی که این قابلیت رو دارند منفی ۲۵۰ میلی آمپر است.
سلام خسته نباشید
رله ها رو برای ایینه پارس نصب کردم زمان برق دهی پمپها ایینه ها رو کامل بازو بسته نمیکنه دستگاه رو رو حالت پمپ بادی گذاشتم کامل بازو بسته شد ولی تو این حالت به پمپها فشار میاد. چیکار باید بکنم
سلام و سپاس
این مشکل برای دستگاههایی مثل هوتای راه حل ارزان نداره و باید مدار خاص خودش رو درست کرد…
یا که از دزدگیر های دارای AUX استفاده کنید…
ممنون
درود جناب جوادي ممنون بابت زحمات شما و دوستان.اگه ميشه شماره پايه هاي رله هارو روي شماتيك بالا با قفل و باز دزدگير نشون بديد.ممنون 🙏🏻
سلام
پایه بالا راست همون ۸۷a هستش
پایه بالا چپ همون ۸۷ هستش
پایه پایین راست همون ۸۵ هستش
پایه پایین چپ همون ۸۶ هستش
پایه پایین وسط همون ۳۰ هستش
اقای مهندس با سلام وتشکر از شما من روی پارس اکوماکس
دزدگیر plc همراه با پاوربستم خیلی عالی فقط برای فعال کردن اینه ها با دزدگیر مشکل دارم قفل مرکزی را به صورت مثبت مثل ۱۳۲بستم ایا برای اینه ها حتما باید قفل مرکزی دزدگیر را به منفی تبدیل کنم ایا برای انجام این کار علاوه بر ۲عدد رله دیود هم لازم است و در ۲عدد رله دیگر که باید به سیمهای سبز و صورتی تحریک اینه ها وصل بشن ایا پایه های ۸۶ و ۸۷ هر دو رله باید به مثبت دائم وصل کنم لطفا توضیح دهید با کمال تشکر در ضمن چون دزدگیر plc چیتا نصب کردم ایا بعد از نصب اینه ها به صورت صحیح و کامل با قفل و باز دزدگیر باز و بسته میشوند و تداخل به وجود نمیاد لطفا کامل راهنمایی کنید ممنون!!
سلام
از روش “نحوه سیم بندی رله ها (هنگام اتصال به تحریک قفل و باز دزدگیر) ” که تصویر هم داره استفاده کنید.
سلام اقای مهندس برای فعال کردن اینه ها در پارس اکومکس دزد گیر plc نصب کردم خروجی دزدگیر هم طبق روش شما مثبت بستم در روشی که توضیح دادید باید خروجی دزدگیر منفی باشه اگه توضیح بدید ممنون میشم در ضمن میخواستم بدونم دزدگیر plc برای باز و بسته شدن اینه ها مناسب است و جواب میده یا خیر ممنون
سلام
از نقشه دوم همین مطلب استفاده کنید.
اگه تایم قفل و باز مناسب نبود و آینه ها کم باز و بسته میشدن، از خازن استفاده کنید.
سلام اقای مهندس به غیر از نقشه بالا برای باز و بسته شدن اینه های پارس اکوماکس توسط دزدگیر ایا نقشه و روش بهتری که صددرصد جواب بده موجود هست یا خیر ممنون از شما
سلام
راه های متفاوتی هستش ولی بهترین و عملی ترین حالتش نقشه بالاست…
سلام اقای مهندس از روش سیم بندی رله ها باتحریک قفل مرکزی استفاده کردم اینه های پارس اکو مکس به صورت کامل باز و بسته نمیشه شما گفتید از خازن استفاده کنم میشه لطفا توضیح بدید از چه مدل خازن و به چه صورتی باید استفاده کنم ممنون از شما
سلام
برای هر رله یه خازن یک کیلو فکر کنم کافی باشه…
باید پایه های خان رو به پایه های ۸۵ و ۸۶ رله متصل کنید.
سلام اقای مهندس منظورتون خازن ۱۰۰۰میکرو فاراد هستش باید استفاده کنم در هر رله یکی از پایه های خازن را به ۸۵ و یکی از پایه های دیگر را به ۸۶ باید وصل کنم درسته
سلام
بله، دقیقا…
سلام ضمن تشکر از اقای جوادی ازهمه عزیزانی هم که درنشرعلم ودانش به دیگرهمکاران کمک میکنندوزکات علم خود رااینطورمی پردازند سپاس گذارم خسته نباشید
سلام و سپاس بابت نظرات محبت آمیز شما…
سلام اقای مهندس من طبق گفته شما برای باز و بسته شدن اینه های پارس اکومکس به روش سیم بندی رله توسط خروجی قفل مرکزی نصب کردم دو تا مشکل هست یکی اینکه از خازن ۱۰۰۰میکرو فاراد استفاده کردم اینه ها خیلی کم باز و بسته میشن مشکل دوم اینکه وقتی سوییچ باز باشه با تحریک قفل مرکزی اینه ها تحریک میشن لطفا راهنمایی کنید ممنون
سلام
برای باز و بسته شدن کامل ظرفیت خازن رو افزایش بدید.
برای حل مشکل باز و بسته شدن هنگام رانندگی، دو عدد رله سر راه دوتا سیمی که برای فرمان مدار آینه ها میاد بزارین که وقتی سوئیچ باز باشه به آینه ها فرمان ارسال نشه.
اقای مهندس ۱۴ عدد خازن ۱۰۰۰ میکرو به صورت موازی بستم وبه یکی از رله ها ( رله فرمان بسته شدن اینه)وصل کردم اینه به صورت کامل بسته شد یعنی فکر کنم برای هر رله باید یک عدد خازن ۱۴۰۰۰ میکرو ببندم به نظر شما جواب میده مشکل پیش نمیاد با تشکر
چهارده کیلو زیاد نیست؟
البته مهم اینه که جواب بده و کار مشتری راه بیوفته. فقط دقت کن که زیادی به موتور آینه ها فرمان نده…
سلام اقای مهندس برای هر رله یک عدد خازن ۱۰۰۰میکرو بستم اینه ها هرکدوم در حد یک سانت جمع و باز شد ولی وقتی به صورت موازی ۱۴ عدد خازن به رله بسته شدن اینه بستم به صورت کامل اینه بسته شد !! اقای مهندس میشه دقیقا توضیح بدید برای اینکه وقتی ماشین روشنه با تحریک قفل مرکزی اینه ها تحریک نشن چیکار باید بکنم به چه صورت باید رله ببندم ممنون میشم
برای هر کدوم از تحریک های قفل و باز دزدگیر که به دو تا رله شما میان باید یه رله بزاری.
به این ترتیب:
پابه ۸۵ به منفی دائم
پایه ۸۶ به برق با سوئیچ
پایه ۳۰ به سیم تحریک قفل یا باز دزدگیر
پایه ۸۷a به پایه تحریک رله آینه که پایه مثبت خازن بهش وصله…
ینی جمعش میشه چهارتا رله؟
اگر خروجی aux در کار نباشه باید چگونه به رلها تحریک داد
با استفاده از دیود و رله های قفل و باز دزدگیر
یه روش دیگه هست برای جمع شدن آینه
که از رله زیر پای راننده استفاده میشه،که بالای دستگیره کاپوت هست.اون روش و ندارید؟که دیگه نخوایم رودریم باز کنیم.من حتی نقشه رلهاشو دارم،
بعد تو همین نصب طریقه رله سوم و نذاشتید یا مثلا دیود گذاشتن برای خروجی رلهای دزدگیر که همش نپرسن وقتی auxنباشه چیکار کنین و همه مجبور شدن سوال کنن.جالبه وقت برای پاسخ دارید ولی ادیت نحو نصب و کامل نمیکنید که کمتر سوال بشه.به هر حال ممنون
مهندس تو توضیحات گفتید پایه ۸۷ و ۸۶ به مثبت دائم درست!!؟؟
بعد اونوقت تو شماتیک زده ۷۶ به منفی دائم:)))
جوابشو فهمیدم.ممنون
سلام خسته نباشید مهندس جوادی.ممنون که این مطالب. رو با هزینه ناچیز در اختیار ما مگذارید
سلام و سپاس مهندس هژبری گرامی…
تشکر از اینکه در جمع ما حضور دارید…
سلام خدمت اقای جوادی و همکاران محترم
دوستان کسی نقشه یا توضیح نصب کی لس استارتر و میتونه بزاره تو سایت استفاده کنیم
ممنون میشم
با سلام
به زودی ارائه خواهیم داد…
سلام مهندس لطفان تعریف کد دادن دزدگیر موتور بگویید
سلام
همینکه مطلبی در این خصوص به دستمون برسه توی سایت قرار میدهیم.
سلام برای سمند مالتی پلکس اکوماکس هم همین روش جواب گو هست آیا؟
سلام
بله، کلیه سیستم‌های اکومکس جواب میده…
ممنون
یه سوال آیا روی سیم کشی بالابر راننده مثبت و منفی دایم هست که از اون بگیریم؟
در خصوص نصب پاور روی سیستم‌های اکومکس به مطلب https://safety-security.ir/power-ecomax مراجعه کنید…
سلام مهندس جان
برا پارس اکومکس اگه بخواهیم موقع حرکت درها قفل نشه چیکار باید بکنیم چون آینه ها رو طبق نقشه بستم ولی موقع حرکت دربها قفل میشه و آینه ها تا نصفه جمع میشه و مشتری شاکیه…
راهنمایی کنید ممنون میشم…
سلام
برای حذف قفل کودک راه‌های زیادی هستش.
مثلا میشه با دیاگ قفل مرکز رو حذف کرد.
به نظر من سر راه سیم تحریک آینه‌ها رله بزارین که وقتی سوئیچ باز میشه، آینه‌ها تحریک نشن…
عالی
سلام آقای جوادی خسته نباشید.آ قای جوادی اگه بخواهیم اینه تا شو روی سمند ملتی پلکس با کامپیوتر اکو ماکس که دزد گیر نداره فقط قفل مرکزی داره به چه صورت باید نصب کنیم ممنون میشم اگه راهنمای کنید ودر ضمن برای آینه باید موتور وصل کرد یا نه ممنون
سلام
اگر آینه‌های ماشین برقی باشه، خود ماشین با دوبار زدن دکمه قفل آینه‌ها رو جمع میکنه…
سلام آقای جوادی خسته نباشید منضور از برقی بودن آینه‌ها چیه تنظیم آینه های من برقی است و شما فرمودید اگه برقی با شند دو بار بزنی بسته میشن بسته نمیشه لطفا راهنمای بفرماید برای جمع شدن موتور میخاد یا نه
سلام آقای جوادی خسته نباشید لطفا آ آموزش اینه تا شو روی سمند ملتی پلکس با قفل مرکزی بدون دزد گیر بدهید با عرض تشکر فراوان
سلام جناب مولوی عزیز
ما اینجا فقط در خصوص دزدگیر و پاور ویندوز فعالیت میکنیم و مابقی آپشن‌هایی که از این کار دور میشن رو کمتر می‌پردازیم. اما بعضی از خودرو ها مثل همین مطلب، با ریموت فابریک خودشون آینه‌ها جمع و باز میشه و یا اصطلاحاً آینه برقی دارند. ما برای راه اندازی آینه برقی این خودروها با کمک دزدگیر، مطالبی ارائه میکنیم. اگر خودرو شما سیستم اکوماکس باشه و مجهز به آینه برقی باشه با مدار بالا میشه آینه‌های خودرو رو با قفل و باز کردن دزدگیر، جمع و باز کرد.
سمند هم اگر از سیستم اکوماکس بهره ببرد و دارای آینه برقی باشد، میشه از همین نقشه استفاده کرد.
اگر هم آینه خودرو معمولی هستش، نمایندگی‌ها یه سری آینه برقی و راهنمادار دارند که میتوانید تهیه کنید و مطابق راهنمای داخل پک اون نصب و راه‌اندازی کنید…
ممنون استاد عزیز
سلام و سپاس جناب مولوی گرامی…
با سلام خدمت مهندس جوادی.لطفا برای نصب راهنماییهای دنا پلاس روی دزدگیر توضیح بفرماید
سلام جناب جمیلی
دنا دو مدل سیستم نصب دزدگیر داره.
یکی اکوماکس و یکی SMS که هر دوی آن‌ها در سایت موجود می‌باشد.
