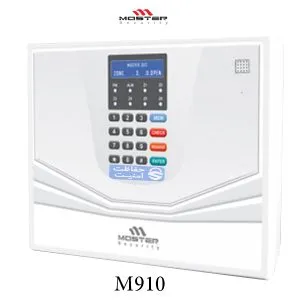

راهنمای کامل تنظیمات دزدگیر مستر مدل M910

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی تنظیمات دزدگیر اماکن مستر مدل M910 را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی تنظیمات دزدگیر مستر در ادامه مطلب با ما همراه باشید.

راهنمای کامل و فارسی تنظیمات دزدگیر مستر مدل MASTER M910) M910)

تنظیمات دزدگیر اماکن مستر مدل M910 دارای دو بخش جداگانه زیر می‌باشد که گروه حفاظت و امنیت در این مطلب آن دو را به طور کامل برای شما کاربران شرح داده است:

بخش اول: تنظیمات پنل

پس از وصل کردن تغذیه دستگاه کمی صبر کنید تا دستگاه آماده به کار شده و علامت قفل بودن دستگاه (lock) روی صفحه نمایان شود.

قفل صفحه کلید را به روش زیر باز کنید.

توجه: رمز پیش فرض در کلیه مراحل برنامه ریزی و کنترل دستگاه “0000” می‌باشد.

با باز شدن قفل صفحه نمایش، شکل رو به رو مشاهده خواهد شد.

جهت ورود به بخش تنظیمات پنل ابتدا کلید MEM، سپس کد ### و سپس عدد 1 را وارد کنید.

نکته: قبل از انجام تنظیمات، دستگاه را در حالت غیرفعال قرار دهید.

این بخش‌  شامل قسمت‌های زیر می‌باشد:

1. تنظیم زمان آژیر (SIREN TIME)
2. زون 24 ساعته (ZONE 24h)
3. زون دینگ دانگ (CHIME)
4. تک آژیر (CHIRP)
5. هشدار قطعی برق شهر (AC ALARM)
6. RELAY MODE

نکته: در هر بخش با زدن کلید CHECK به بخش بعدی و برای تغییر حالت هر بخش از کلیدهای 4 و 6 استفاده نمایید.

1- تنظیم زمان آژیر (SIREN TIME):

در این بخش جهت تنظیم زمان آژیر (از 1 تا 400 ثانیه) ابتدا کلید ENTER و سپس زمان مورد نظر را وارد کرده و کلید ENTER را فشار دهید.

2- زون 24 ساعته (ZONE 24 h)

زون شماره‌ی 5 دستگاه، قابلیت تبدیل شدن به یک زون 24 ساعته را دارد. توسط این گزینه می‌توان زون 24 ساعته را فعال یا غیرفعال نمود. در صورتی که زون 24 ساعته فعال شود، (زون 5) از حالت نرمال به حالت 24 ساعته تغییر پیدا می‌کند و در صورت باز شدن این زون، دستگاه در هر حالتی که باشد، آژیر فعال خواهد شد.

3- زون دینگ دانگ (CHIME):

زون شماره ی 1 دستگاه، قابلیت دینگ دانگ را دارد.

توسط این گزینه می‌توان دینگ دانگ (CHIME) را فعال یا غیرفعال کنید.

کنترل دینگ دانگ توسط ریموت: با فشار دادن یکبار کلیدهای  و و شنیدن صدای دینگ دانگ این گزینه فعال شده و با فشار دادن مجدد این کلیدها و شنیدن 2 بار صدای دینگ دانگ، غیرفعال خواهد شد.

4- تک آژیر (CHIRP):

دستگاه در هنگام فعال و غیرفعال شدن به دو روش زیر می‌تواند تک آژیر بزند:

1. در صورتی که CHIRP غیرفعال (DISABLE) باشد، تک آژیر از بلندگوی داخلی پخش خواهد شد.
2. در صورتی که CHIRP فعال (ENABLE) باشد، تک آژیر از بلندگوی داخلی و خارجی پخش می‌شود. (حالت پیش فرض)

5- هشدار قطعی برق شهر (AC ALARM):

با فعال کردن این گزینه (ENABLE) در صورتی که قطع برق شهر بیش از چهار ساعت طول بکشد، دستگاه یک دوره آژیر خواهد زد.

6- RELAY MODE:

دستگاه دارای یک خروجی رله بر روی برد پنل می‌باشد. این خروجی توسط ریموت در 2 حالت لحظه‌ای و دائم، قابل کنترل می‌باشد. برای تنظیم عملکرد این رله، حالت لحظه‌ای (PULSE 2sec) یا دائم (ON-OFF) قابل انتخاب می‌باشد.

• حالت لحظه‌ای (PULSE 2 sec): با انتخاب این حالت با یک بار فشار کلید ریموت رله برای 2 ثانیه فعال و سپس غیرفعال می‌شود.
• حالت دائم (ON-OFF): با انتخاب این حالت با یک بار فشار کلید  ریموت، رله فعال شده و با فشار مجدد این کلید، رله غیرفعال می‌شود.

حذف و اضافه‌ی ریموت‌ها و چشمی بی‌سیم:

دستگاه، قابلیت ذخیره کردن 8 عدد ریموت و 8 عدد سنسور بی‌سیم را دارد.

اضافه کردن ریموت: جهت اضافه کردن ریموت‌ها به دستگاه پس از باز کردن قفل دستگاه، به روش زیر عمل کنید:

نکته: چنانچه ریموت قبلاً در دستگاه ذخیره شده باشد، محل حافظه آن نشان داده می‌شود. برای خروج از منوی ریموت، کلید * را فشار دهید.

حذف کردن ریموت: جهت حذف کردن یک ریموت، از روش زیر استفاده کنید:

جهت حذف همه‌ی ریموت‌ها از روش زیر استفاده کنید:

و برای انصراف کلید * را فشار دهید.

اضافه کردن سنسور بی‌سیم:

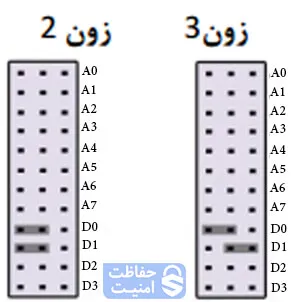

این دستگاه دارای 2 زون بی‌سیم می‌باشد. (زون‌های 2 و 3) می‌توانید با استفاده از جامپرهای D0 و D1 زون مربوطه را انتخاب کنید.

مراحل اضافه کردن سنسور بی‌سیم:

• جامپرهای 0 تا 7 را به صورت دلخواه تنظیم کنید.
• جامپرهای D1 و D0 را به یکی از 2 شکل روبه رو تنظیم کنید.



• باتری چشم را متصل کرده و درب چشم را ببندید.

به روش زیر می توان سنسور بی‌‍سیم را به دستگاه اضافه کرد:



حذف کردن سنسور بی‌سیم:
جهت حذف سنسورهای بی‌سیم از مسیر زیر استفاده کنید:

جهت حذف کل سنسورهای بی سیم از روش زیر استفاده کنید:

نکته: برای انصراف، کلید * را فشار دهید.

بخش دوم: تنظیمات تلفن کننده

ذخیره‌ی شماره‌ها و پیغام صوتی:

برای راه اندازی تلفن کننده دزدگیر اماکن به ترتیب زیر عمل کنید:

1. در صورتی که از تلفن ثابت استفاده می‌کنید، پیش شماره محل نصب را در حافظه‌ی 0 ذخیره کنید. مثال: 021



   شماره تلفن‌هایی که می‌خواهید به آنها پیام ارسال شود، در حافظیه ی 1 تا 15 ذخیره کنید. ( برای انصراف از ذخیره، کلید * را فشار دهید.)



2. شماره تلفن‌هایی را که می‌خواهید با آنها تماس صوتی برقرار شود، در حافظه 16 تا 30 ذخیره کنید.
   نکته: شماره‌ها باید کامل و همراه با پیش شماره وارد شوند.



3. پیام صوتی را ضبط کنید و سپس پیام صوتی را امتحان کنید. ( برای توقف پخش یا ضبط صدا ENTER را فشار دهید.)



4. ارسال پیام را امتحان کنید.



5. شماره گیری از طریق سیم‌کارت را امتحان کنید.




6. شماره گیری از طریق خط ثابت را امتحان کنید.



حذف شماره‌های حافظه:

برای حذف یکی از شماره‌های حافظه به روش زیر عمل کنید:

بررسی شماره‌های ذخیره شده در حافظه:

در صورتی که می‌خواهید یکی از شماره‌های ذخیره شده را مشاهده کنید به روش زیر عمل کنید:

در صورتی که می‌خواهید همه‌ی شماره‌های ذخیره شده را مشاهده کنید به روش زیر عمل کنید:

با هر بار فشار دادن کلید CHECK حافظه‌ی بعدی نمایش داده خواهد شد.

منوی تنظیمات تلفن کننده:

جهت ورود به بخش تنظیمات تلفن کننده ابتدا کلید ، MEM سپس کد ### و سپس عدد 2 را وارد کنید.

این قسمت شامل بخش‌های زیر می‌باشد:

1. TRG MODE
2. LINE DIALING
3. GSM ALARM
4. SMS MODE
5. LOG MODE
6. JAMMING

نکته: در هر بخش با زدن کلید CHECK به بخش بعدی و برای تغییر حالت هر بخش از کلید های 4 و 6 صفحه کلید استفاده کنید. برای خروج از هر قسمت نیز کلید * را فشار دهید.

1- TRG MODE:

این دستگاه دارای دو نوع تحریک می‌باشد:

1. تحریک سطحی (LEVEL TRIGGER): در این حالت هرگاه تحریک قطع شود (آژیر قطع شود)، شماره گیری متوقف می‌شود.
2. تحریک لبه پالس (EDG TRIGGER): در این حالت حتی اگر تحریک قطع شود، دستگاه با تمامی شماره‌ها تماس می‌گیرد.

نکته: دستگاه در صورت پیش فرض در حالت تحریک سطحی قرار دارد.

2- LINE DIALING:

• فعال و غیرفعال شدن: این بخش را در صورت استفاده از خط تلفن ثابت، فعال و در غیر این صورت غیرفعال کنید .
• تعیین حالت شماره گیری: در این بخش می توان حالت شماره گیری (pulse-tone) را انتخاب کرد .

نکته: در برخی از مراکز مخابرات، شماره گیری tone به درستی عمل نمی‌کند.

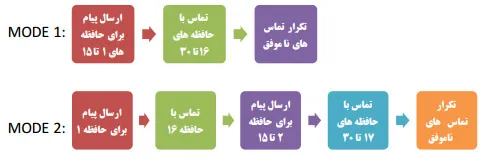

3- GSM ALARM:

این بخش دارای دو حالت می‌باشد:‌

• حالت اول: که به صورت پیش فرض نیز فعال می‌باشد. پس از تحریک، دستگاه برای تمامی شمار‌ه‌های ذخیره شده درحافظه ی 1 تا 16 متن پیغام را ارسال می‌کند و سپس در صورت ادامه داشتن تحریک یا فعال بودن حالت تحریک لبه، به ترتیب با تمامی شماره‌های موجود در حافظه 16 تا 30 توسط سیم‌کارت تماس گرفته و پیغام صوتی را پخش می‌کند. در مرحله آخر تماس‌های ناموفق را ابتدا با سیم‌کارت و سپس با خط تلفن ثابت پیگیری می‌کند. در مدتی که دستگاه مراحل بالا را انجام می‌دهد، به محض دریافت پیامک و دستور توقف، یا وارد کردن رمز توسط شماره‌های 16 یا 17 حافظه در حین پخش پیغام، اعلام هشدار توسط تلفن کننده متوقف می‌شود.
• حالت دوم: این حالت برای کنترل بیشتر روی دستگاه می‌باشد و در صورت فعال شدن پس از تحریک، دستگاه برای شماره ذخیره شده در حافظه 1 متن پیغام هشدار را ارسال می‌کند و سپس در صورت ادامه داشتن تحریک یا فعال بودن حالت تحریک لبه، با شماره موجود در حافظه 16 توسط سیم‌کارت تماس می‌‌گیرد و پیغام صوتی را پخش می‌کند. اگر شماره گیری با وارد کردن رمز متوقف نشود، دستگاه برای شماره‌های ذخیره شده در حافظه 2 تا 15 متن پیغام را ارسال می‌کند و سپس در صورت ادامه داشتن تحریک یا فعال بودن حالت تحریک لبه به ترتیب با تمامی شماره‌های موجود در حافظه 17 تا 30 توسط سیم‌کارت تماس گرفته و پیغام را پخش می‌کند و در مرحله آخر، تماس‌های ناموفق را ابتدا با سیم‌کارت و سپس با خط تلفن ثابت پیگیری می‌کند.

4- SMS MODE:

دستگاه در حالت پیش فرض، پس از تحریک شدن، برای کلیه شماره‌های موجود در حافظه 1 تا 15 پیامک هشدار ارسال می‌کند. (حالت FULL) حتی اگر تحریک قطع شود، ارسال پیام متوقف نمی‌شود. با انتخاب گزینه TRG می‌توانید این حالت را تغییر داده تا پس از قطع تحریک (آژیر) ارسال پیام نیز متوقف شود.

5- LOG MODE:

این بخش دارای دو قسمت Full (کامل) و Economic (اقتصادی) می‌باشد.

1. Full: دستگاه تمامی گزارشات را ارسال خواهد کرد.
2. Economic: دستگاه فقط پیام‌های هشدار را ارسال می‌کند.

6- JAMMING:

در این قسمت می‌توان هشدار استفاده از محدود کننده آنتن Jammer را فعال و یا غیرفعال نمود. با فعال شدن این گزینه، در صورتی که در محل نصب دستگاه، از دستگاه تضعیف کننده سیگنال آنتن استفاده شود، دستگاه یک پیام هشدار برای مدیر ارسال خواهد کرد.

7- تغییر رمز (Password):

از روش زیر می‌توان رمز ورودی را تغییر داد:

نکته: پس از تغییر رمز ورود دستگاه، بایستی رمز جدید را در نرم افزار گوشی هوشمند خود نیز تغییر دهید، در غیر این صورت دستگاه دستورهای نرم افزار را اجرا نمی‌کند.

8- شارژ سیم‌کارت از طریق صفحه کلید:

از روش زیر جهت شارژ سیم‌کارت می‌توان استفاده کرد:

نکته: شارژ سیم‌کارت از طریق نرم افزار Android و iOS نیز امکان پذیر است.

نکته: دستگاه باقیمانده شارژ را به صورت دوره‌ای برای مدیر سیستم ارسال خواهد کرد.

9- تنظیم ساعت و تاریخ:

برای تنظیم ساعت توسط کد MEM → ##3 وارد منوی تنظیم ساعت شوید و سپس ساعت را به صورت 24 ساعته و 6 رقمی وارد کنید و کلید ENTER را فشار دهید.

برای مثال:

ساعت 8 و 20 دقیقه        → یعنی        08:20:00

برای تنظیم تاریخ توسط کد MEM → ##4 وارد منوی تنظیم تاریخ شوید و سپس تاریخ را به صورت 6 رقمی وارد کرده و کلید ENTER را فشار دهید.

برای مثال:

یکم فروردین ماه سال نود و پنج     → یعنی       95/01/01

نکته: ذخیره و ارسال گزارش‌ها و همچنین عملکرد زمان سنج‌ها با توجه به تاریخ و ساعت تنظیم شده انجام خواهد شد.

ریست کردن دستگاه (خاموش و روشن کردن):

در صورتی که در موارد نادر نیاز به خاموش و روشن کردن دستگاه باشد، قفل صفحه کلید را باز کرده و کلید 0 را به مدت 6 ثانیه فشار دهید. بارگزاری مجدد ممکن است 20 ثانیه به طول انجامد.

برگشت به حالت کارخانه:

تذکر: برگشت به حالت کارخانه به معنی پاک شدن حافظه‌ها و بازگشت کلیه تنظیمات پنل و تلفن کننده به حالت پیش فرض می‌باشد.

برای برگشت به حالت کارخانه:

1. تغذیه دستگاه را قطع کنید.
2. کلید * را فشار دهید و نگه دارید.
3. سپس تغذیه دستگاه را وصل کنید.
4. پس از چند ثانیه عبارت RESET روی صفحه نمایش داده خواهد شد.
5. سپس کلید * را رها کنید.

برگشت رمز ورود به حالت پیش فرض:

در صورتی که رمز کاربری را فراموش کردید:

1. ابتدا تغذیه دستگاه را قطع کنید.
2. کلید # را نگه دارید.
3. سپس تغذیه دستگاه را وصل کنید.
4. بعد از 5 ثانیه کلید # را رها کنید.
5. در این حالت رمز کاربری ریست شده و به چهار عدد 0000 تغییر می‌یابد.
