نصب دزدگیر و پاور سمند مولتی پلکس – Continental

()
نصب دزدگیر و پاور سمند مولتی پلکس – Continental

در این ساعت گروه حفاظت و امنیت برای شما کاربران گرامی نحوه نصب دزدگیر و پاور بر روی سمند مولتی پلکس مدل ۹۰ با کامپیوتر Continental را تهیه و تدوین نموده است. برای آموزش در ادامه مطلب با گروه حفاظت و امنیت همراه باشید…

Continental

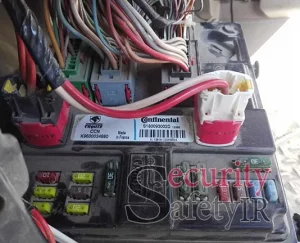

نمای کلی کامپیوتر Continental

نحوه نصب دزدگیر:مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...



نکات نصب:مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

نحوه نصب پاور:مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...



تصاویر نصب:

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

مشاهده این قسمت مخصوص اعضا است. کلیک/لمس کنید...

آموزش نصب دزدگیر و پاور روی اتومبیل های (Roa – سمند – پژو پارس – ۴۰۵ – RD – آریسان)

آموزش نصب دزدگیر روی اتومبیل پژو پارس مولتی پلکس (پرشیا)

آموزش نصب آینه پرشیا (جمع شدن با دزدگیر)

این پست را به اشتراک بگذارید:

محسن
۱۳۹۴/۱۲/۱۰

سلام
شرمنده منظورتان از خروجی پاور-پاور و M چیه؟
این نقشه برای هر دو درب جلو استفاده میشه یا برای هر درب جدا جدا

۱۳۹۵/۰۲/۱۸

سلام منظور از M همان موتور شیشه بالابره و منظور از خروجی پاور یعنی سیم که در پاور به سمت موتور وصل میشه بستگی به پاور داره معمولا خط دارها به سمت موتور هستند

علی حامدی
۱۳۹۵/۰۵/۲۵

خیلی عالی

سجاد صفا خلفی
۱۳۹۵/۰۶/۰۱

سلام . خدا قوت. لطفا این نوع سیم بندی از سمت دزدگیر رو هم بگویید.واقعا از نظر من سخت ترین جز دزدگیر بستن مبتدی های مثل من همین چگونگی بستن نوع سیم بندی

۱۳۹۵/۰۶/۰۲

سلام جناب صفا
شما باید اطلاعات پایه ای خودتون رو قوی کنید. بهتون پیشنهاد میکنم که مطالب پاین رو با دقت بخوانید و مطالب مشابهشون رو هم با دقت دنبال کنید.

معرفی جامع و نحوه کارکرد رله:
http://www.safety-security.ir/relay

اصطلاحات کامل یک دزدگیر اتومبیل:
http://www.safety-security.ir/car-security-idioms

موفق و پیروز باشید…

امیر
۱۳۹۵/۰۶/۰۷

سلام.من یک سمندای اف سون مالتی پلکس پایه گازسوز تحویل گرفتم.میخواستم بدونم که نصب دزدگیربروی ماشین مشکلی ایجادنمیکنه؟باتشکر

محسن جوادی در پاسخ به امیر
۱۳۹۵/۰۶/۰۹

سلام
مطمئناً اگر نصب دزدگیر توسط فرد حرفه ای صورت پذیرد، هیچگونه مشکلی برای ماشین پیش نمی آید.

۱۳۹۵/۰۶/۲۹

Really looking forward to read more. Really Cool.

محسن جوادی در پاسخ به Liverpool
۱۳۹۵/۰۶/۲۹

You’re welcome…

محمد عابدی
۱۳۹۵/۰۸/۱۲

سلام
مهنس اگر بخواهیم پاور روی سمند مولتی پلکس نصب کنیم بدون دزدگیر چه باید کرد
ممنون

۱۳۹۵/۰۸/۱۲

سلام
پاور ویندوز و دزدگیر هیچ تداخل یا نیازی به یکدیگر ندارند و به راحتی میتوانید هر یک را جداگانه نصب نمایید…

محمد غفوری تبار
۱۳۹۵/۰۸/۱۴

با سلام
اگه لطف کنین نحوه نصب استارتر دزدگیر رو هم ذکر کنین ممنون میشم

محمد غفوری تبار
۱۳۹۵/۰۸/۲۳

مهندس دو تا سوال
این سمند ملتی پلکی همون ای اف هفته ؟
یه سمند ای اف هفت هست که سویچش گم شده ولی دربش بازه، چجوری میشه بدون سویچ روشنش کرد یا چجوری براش یه سویچ تازه تعریف کرد؟ و ایا این کار در حیطه نصاب دزدگیر هست؟
با تشکر ..

۱۳۹۵/۰۸/۲۳

سمند EF7 ممکنه که سیستم برقش مولتی پلکس باشه یا نباشه…
روشن کردن ماشین بدون سوئیچ یا بهتر بگم بدون تراشه ایموبلایزر به راحتی امکان پذیر نیست و در اصل از حیطه کاری نصاب دزدگیر خارج میشه.

محمد غفوری تبار در پاسخ به محسن جوادی
۱۳۹۵/۰۸/۲۴

خیلی ممنون از جوابتون
حالا بنظرتون باید چجوری مشتریمو راهنمایی کنم چون ماشینشو جا گذاشته میگه یه فکری برام بکن

۱۳۹۵/۰۸/۲۴

یه راه اینه که کامپیوتر ماشین رو با یک ماشین سمند دیگه که سوئیچ داره تعویض کنید و ماشین رو با سوئیچ و کامپیوتر جدید روشن کنید و به نمایندگی ایرانخودرو ببرید. راه دیگه هم اینه که ایموبلایزر رو کاملا از کار ببرید که مبحث خیلی خیلی تخصصی و زمانبر میشه. راه دیگه هم اینه که ماشین رو با خودرو بر به نمایندگی ایرانخودرو منتقل کنید. و راه آخر هم اینه که نماینده ایرانخودرو رو به جای ماشین بیارید.

محمد غفوری تبار
۱۳۹۵/۰۸/۲۴

ممنون از شما دوست عزیز و گرامی

حسین نوروزی
۱۳۹۵/۰۹/۱۹

سلام خدمت آقای جوادی عزیز دو تا سوال
این مالتی پلکس ۹۰ با ۹۵ال ایکس۱۸۰۰یکیه
بعد دوتا دیود سیم لادری به چه صورت میشه

۱۳۹۵/۰۹/۱۹

سلام
بله، سمند مالتی پلکس ۹۰ با ۹۵ال ایکس۱۸۰۰ متفاوت است.
برای نصب لادری با دو تا دیود هم باید به این ترتیب عمل کنید که سیم لادری ماشین رو قطع کنید (سمت لادری و کامپیوتر سیم قطع شده مشخص باشه). سپس دو تا دیود ۴۰۰۷ آماده میکنیم و یک دیود رو به نحوی که سمت خط دار به سمت لادری ماشین باشه، بین سیم قطع شده نصب میکنیم. بعدش هم در سمت لادری ماشین با استفاده از یک دیود، به نحوی که سمت خط دار دیود به سمت لادری ماشین باشه، به سیم لادری منفی دزدگیر متصل کنید….

رسول خدادادی
۱۳۹۵/۱۰/۰۱

سلام اقای جوادی نقشه جمع شدن اینه پژوه پریشا مالتی پلکس با اسفتاده فرمان بسته شدن دوزدگیر میخواستم لطفا باتشکر

۱۳۹۵/۱۰/۰۱

سلام
با یه جستجو کوچیک میتونید پیدا کنید. قبلا این مطلب رو توی سایت قرار دادیم…

محمدرضا حیدری
۱۳۹۵/۱۰/۱۳

سلام من میخوام روی سورن مولتی پلکس مدل ۹۴ اکو مکس ایینه تاشو ببندم که با ریموت فابریک مثل سورن ۹۵ بعد از قفل کردن درها با فشار مجدد دکمه قفل ایینه ها تا بشن اگه ممکنه راهنمایی کنید با تشکر،،،،،ضمنا سوکت ایینه تاشو روی ماشین هستش

منصور روشنی
۱۳۹۵/۱۰/۱۴

باسلام خدمت اقای جوادی عزیز اگه ممکنه لطف کنید نحوه نصب دزگیربر روی سمند ال ایکس مدل ۹۵رو کامل توضیح بدین ممنون میشم

کامران قهرمانی
۱۳۹۵/۱۰/۲۵

سلام و درود خدمت جناب جوادی.ببخشید روبروی فلاشر منفی زده و بعضی ها مثبت.یعنی اگر دزدگیر ازخودرو منفی فلاشر بخواد باید رله تبدیل بزاریم؟لطفا ی توضیحی بدین

۱۳۹۵/۱۰/۲۶

سلام
بله دقیقا همینطوره…
اونایی که منفی گذاشتیم یعنی نیاز به تحریک منفی داره و باید با استفاده از رله پالس مثبت راهنما رو به منفی تبدیل کنید.

کامران قهرمانی
۱۳۹۵/۱۰/۲۵

خودروهایی ک لادری ها دربهای جلو وعقب جداهستن میشه بدون دیود بهم وصل کرد.ی توضیحی لطفا بدین

۱۳۹۵/۱۰/۲۶

بهتره که همیشه از دیود استفاده بشه. چون ممکنه پالس نابجایی رد و بدل بشه و باعث آژیر بی مورد دزدگیر بشه…

علی سعدی
۱۳۹۵/۱۰/۲۷

سلام خدمت اساتید
برای قفل مرکزی تک سیمه(مثل سمند و دنا)دزدگیر ماجیکار رو چطور میشه بست؟؟

۱۳۹۵/۱۰/۲۷

سلام باید از یک عدد رله استفاده کنید…

علی سعدی
۱۳۹۵/۱۰/۲۷

میشه توضیح بدید؟ سپاس

۱۳۹۵/۱۰/۲۷

توی یه سری از دزدگیرها مثل ماجیکار دو تا سیم برای راه اندازی قفل مرکزی بیشتر نداره. حالا برای راه اندازی قفل و باز شدن درب ها به صورت تک سیم باید دزدگیر رو روی خروجی منفی بزارید و با استفاده از یک رله کل سیستم رو راه اندازی کنید.
حالا برای همین ماشین اگر بخوایم توضیح بدیم باید سیم مورد نظر رو بچینید. خروجی دو تا سیم دزدگیر رو روی حالت منفی قرار بدید. حالا سیم سبز دزدگیر رو به یه سمت متصل کنید. سیم زرد دزدگیر که تحریک باز شدن درب هاست رو به پایه ۸۵ رله متصل کنید. پایه ۸۶ رو به مثبت دائم متصل کنید. پایه ۳۰ و ۸۷a رو هم هر کدوم رو به یه سمت از سیم قطع شده متصل کنید.

علی سعدی
۱۳۹۵/۱۰/۲۸

با عرض خدا فوت خدمت دوستان
دوتا سوال داشتم:۱-چند نوع سمند (از نطر کامپیوتر)داریم؟ ۲-نحوه تشخیص هر کدام چطور می باشد؟

۱۳۹۵/۱۰/۲۹

سلام
اتومبیل سمند از نظر کامپیوتر تا سال ۹۴ فقط یه مدل بود. که اونو هم میگفیم مولتی پلکس…
که متاسفانه یا خوشبختانه از سال ۹۵ به بعد انواع زیادی مولتی پلکس اومد که مجبور شدیم با نام کامپیوترشون نام گذاری کنیم. برای مثال سمن اکو مکس و…
ولی خب تا جایی که شخصا اطلاع دارم به جز سمند معمولی که قفل مرکزی داره، تولید این خودرو با چهار نوع کامپیوتر دیگه انجام شده.

کورش ظهیری
۱۳۹۵/۱۱/۱۵

سلام استاد
جسارتا اون قسمت مربوط به پاور مولتی پلکس قسمتی که مربوط به موتور هست یک خروجی پاور دادیم و سر دیگر به رله میشه بفرمایید که چه جوری یعنی اینکه ما دوسیم داریم کلا؟یا خیر ما سیم برق موتور را قطع میکنم یک سر رو به خروجی و یک سر رو به رله میدهم؟
اگر امکان هست ابن قسمت رو توضیح دهید ممنون

۱۳۹۵/۱۱/۱۷

سلام
پاور ویندوز برای هر شیشه دو تا سیم داره که برای بالا رفتن شیشه ها استفاده میشه. منتها باید برای درب های جلو مطابق با نقشه رله بزارید…

۱۳۹۵/۱۱/۱۷

بله استاد متوجه هستم منظور من اینه که یکیشو که به رله میدهیم تمام
دومی رو به کدام سبم موتور میدهیم و دوباره کدام سبم موتر را به رله
اگر در نقشه نگاه کنید قسمت موتور رو.میگم

۱۳۹۵/۱۱/۲۲

در حالت عادی یک پالس القایی به موتور میرسه که باعث میشه اگه به صورت عادی پاور رو ببندید، بعد از بالارفتن حدود دو سانت، شیشه متوقف بشه. برای همین با استفاده از مدار بالا کاری میکنیم که فقط زمانی که سوئیچ باز هست کلید های شیشه بالابر به موتور متصل باشه و وقتی که سوئیچ بسته میشه دو تا سیم موتور کلا از کلید های شیشه بالابر قطع بشه همچنین سیم مخالف بالارفتن هم به منفی متصل میشه تا با مثبت دادن به سیم مورد نظر از موتور، شیشه بالا بره.
امیدوارم که توانسته باشم کل مکانیزم کاری این مدار رو گفته باشم.

علیرضا حسین جوهر
۱۳۹۵/۱۱/۲۸

سلام اگر امکانش هست از هر کامپیوتر يه عکس بزارین که هرکدام مربوط به چه مدلی هست وسیم کشی به چه صورت ممنون ميشم برای ما که تازه کار هستیم یکم سخت

میر سجاد موسوی
۱۳۹۵/۱۲/۰۹

سلام يه سوال: چرا لادری رو رو از تاخیری نمیگیریم؟ الان اکثر دزدگیرها قابلیت تنظیم بر روی لادری تاخیری دارن؟

۱۳۹۵/۱۲/۰۹

سلام جناب موسوی
توی بعضی از اتومبیل ها مثل همیت سمند مدل ۹۱ اگه از لادری تاخیری استفاده بشه دزدگیر بی مورد تحریک میشه و تجربه نشون داده که باید حتما از لادری آنی استفاده بشه…
اما خب خیلی از ماشین ها هیچ مشکلی نداره برای استفاده از لادری تاخیری.

کورش ظهیری
۱۳۹۵/۱۲/۱۹

سلام استاد خسته نباشی
باز مزاحم شدم
عزیز من متوجه قسمت پاور دو درب جلو نمشم روی نقشه معنی چیه؟
یعنی ما سیمهای زیر کلید همونجا که نوشتین کرم یا قهوه ای یا طوسی رو باید قطع کنیم به رله وصل کنیم؟ اگر بله پس سر دیگر سیم کجا وصل میشه؟
در ضمن اون قسمت موتور که سیم پاور خط دارو دادیم بهش یعنی چی ما سیم رو به کجای سیم موتور میدیم و سر دیگرش که رفته به رله کدو سیم هست؟
مرسی اگه این قسمت رو خوب بگین

۱۳۹۵/۱۲/۲۰

سلام جناب ظهیری
توی این مدل سمند منفی به صورت دائم روی موتور نمیمونه و اگه معمولی پاور رو نصب کنید، بعد از ۱۰ سانتی متر دیگه شیشه بالا نمیره. ما این دو تا رله رو برای درب های جلو باید استفاده کنیم تا مشکل بر طرف بشه. کار این مدار هم اینه که وقتی سوئیچ بسته باشه یه سیم از پاور مستقیم به سر موتور میره و اون یکی سیم دیگه هم که به موتور میره قطع میشه و مستقیم به منفی متصل میشه. این طوری توی کار پاور مشکلی پیش نمیاد. وقتی هم که سوئیچ باز میشه همه چیز مثل روال قبلی میشه و کلید شیشه بالابر خود ماشین مرتب کار میکنه.
اگه نیاز به توضیح بیشتری هستش من در خدمتم…

کورش ظهیری
۱۳۹۵/۱۲/۲۰

سلام اقای جوادی واقعا مرسی از راهنماییتون و اینکه اینقد زیبا پاسخگو هستین بازم شرمنده میپرسم اقای جوادی پس اینجوری که میگم ببینید درسته؟
ما سیمی که از کیلید به موتور میره رو قطع کنیم اونوقت سمت موتور را به سیم خطدار پاور بدیم سمت دیگه رو بدیم پایه ۳۰ رله دوم
اونوقت سیمهای کرم یا طوسی زیر کلید رو قطع کنیم بدیم به پایه ۸۷ رله اول و قهوه ای هم قطع کنیم بدیم پایه ۸۷ رله دوم و سر دیگر سیمها هم بی استفاده میماند
اگر درست جایی هم اشتباه متوجه شدم ممنون میشم استاد راهنمایی کنید

۱۳۹۵/۱۲/۲۲

دقیقاً صحیح…

کورش ظهیری
۱۳۹۵/۱۲/۲۰

بعد جسارتا استاد طریقه نصب پاورهایی که با منفی بالا میرند رو با دزدگیر اموزش دادین حالا بعضی دزدگیر ندارند و نمیخوان نصب کنن که ما از خروجی رله قطع کن استفاده کنیم چگونه میتونیم به سر دیودها منفی بدیم؟

۱۳۹۵/۱۲/۲۲

پاور گارد خروجی منفی اضافه داره. از پاور گارد استفاده کنید…

میر سجاد موسوی
۱۳۹۵/۱۲/۲۱

سلام دوستان خسته نباشن.
نصب كي لس استارتر مشكل خاصي واسه سمند مالتي پلکس ایجاد نمیکنه که؟

۱۳۹۵/۱۲/۲۲

سلام
خیر، هیچ مشکلی نداره…

میر سجاد موسوی
۱۳۹۵/۱۲/۲۱

يه سوال:
طبق نقشه استاد نقي پور، فکر نمیکنین اگه یکی از رله ها درست کار نکنه و یا به مرور زمان از کار بیفته، ضرر بزرگی میتونه به خودرو وارد کنه؟

۱۳۹۵/۱۲/۲۲

جناب موسوی
ازین مدل چندتا نصب کردم و هیچ مشکلی نداشته…

علی حامدی
۱۳۹۵/۱۲/۲۴

سلام استاد سپاس از راهنماییهاتون سوال ایا سمند مدل ۹۵ مولتی پلکس با مدل ۹۰ یکی هست یا نه و ایا میشه دزدگیر نصب کرد یا نه اگه میشه لطفا راهنمایی کنید با تشکر فراوان

۱۳۹۵/۱۲/۲۵

سلام جناب حامدی
کامپیوتر این ماشین ها با هم متفاوته

http://www.safety-security.ir/tag/سمند

کورش ظهیری
۱۳۹۵/۱۲/۲۶

مرسی استاد بابت راهنماییهای زیباتون

کورش ظهیری
۱۳۹۵/۱۲/۲۶

منظورتون سیم بنفش پاور گارد هست منفی دایم

۱۳۹۵/۱۲/۲۹

خیر، پاورهای گارد بعد از عمل کردن، یه دونه سیم بنفش رنگ دارند که بهش منفی میاد…

کورش ظهیری
۱۳۹۶/۰۱/۰۵

اقای جوادی جسارتا ما سیستم دنا continental داریم؟
چون من دنا رو دیدم که نصاب به این شیوه پاور بسته؟

۱۳۹۶/۰۱/۰۵

هر مسئله ای رو از راههای متفاوتی میشه حل کرد که مهم نتیجه کار هستش. و بهترین راه هم راهی است که پیچیدگی کمتر و عمر بیشتری داشته باشه. اما دنا continental نداریم (البته تا جایی که من اطلاع دارم) ولی خب ممکنه مسئله رو از روش ما حل کرده باشند.

امید خسروی
۱۳۹۶/۰۲/۱۱

سلام و خسته نباشید به شما.سوال من از شما اینکه چطوری سیم منفی ماشین رو به مثبت تبدیل کرد با استفاده رله؟

۱۳۹۶/۰۲/۱۱

سلام و سپاس
کدوم سیم منفی رو میخواهید به مثبت تبدیل کنید؟

امید خسروی
۱۳۹۶/۰۲/۱۱

سلام.مهندس سیم راهنما که منفی هست چطوری میشه این سیم رو پیدا کرد و متوجه بشیم این سیم همون سیم راهنما هستش

۱۳۹۶/۰۲/۱۱

با اعمال پالس منفی به سیم مذکور ماشین فلاشر خواهد زد. البته این کار رو با چراغ تست انجام بدید…

امید خسروی
۱۳۹۶/۰۲/۱۲

سلام منظور من سیم راهنما هستش شما در نکته ها توضیح دادید اما گفتید ۱کی از سیمها رو به رله وصل کنید خواستم بدونم اون یکی سیم راهنمای دزدگیر رو چیکار باید کرد.مرسی

۱۳۹۶/۰۲/۱۲

سلام
سیم دیگه استفاده نمیشه. فقط یکی از سیم های راهنما رو با رله به منفی تبدیل کنید و به سیم فلاشر ماشین متصل کنید…

مرتضی دهقانی
۱۳۹۶/۰۲/۱۸

,,سلام تو قسمت پاور که زده سیم قهوه ای دقیقا به کجا نصب میشه آخه سوکت درب جلو این شکلی نیست در ضمن سیم کرم قطع میشه؟

مرتضی دهقانی
۱۳۹۶/۰۲/۱۸

سیم قهواه ای رله کجا نصب میشه دقیق بگید

۱۳۹۶/۰۲/۱۹

سلام
لطفا از طریق تلگرام با پشتیبان فنی ارتباط برقرار نمایید…

مرتضی دهقانی
۱۳۹۶/۰۲/۱۸

روش بالا چندرصد جواب میده

۱۳۹۶/۰۲/۲۰

جناب جوادی بنده روی مدل سمند ۹۵ زدم البته سیستم کامپیوترش کونمکس بود جواب نداد

۱۳۹۶/۰۲/۲۰

مدل اکومکس رو باید با دو تا پاور ببندید.
این مطلب مختص سیستم کنتیننتال هستش…

۱۳۹۶/۰۳/۲۶

سلام آقای جوادی سیم لادری رو میشه فقط ببندی به سیم لادری شما شاگرد که تاخیری هست و دیگه به بقیه وصل نکرد

۱۳۹۶/۰۳/۲۷

سلام
اونجا خطا میده و دردسر میشه

محمد رضا مهماندار
۱۳۹۶/۰۴/۱۷

سلام لادری آنی درب های جلو از کجا باید گرفت

محمد رضا مهماندار
۱۳۹۶/۰۴/۱۷

روش نصب پاور و دزد گیر روی پرشیا elx سخن گو توضیح بدین

محمد رضا مهماندار
۱۳۹۶/۰۴/۲۳

سلام روش نصب آینه تاشو سمند مالتی پلکس میخوام طرف شاگرد سوکت فابریک سمت راننده کلا سوکت فرق میکنه

۱۳۹۶/۰۴/۲۳

سلام
برای اطلاع از این موضوع از طریق تلگرام با پشتیبان فنی ارتباط برقرار کنید…

محمد رضا مهماندار
۱۳۹۶/۱۲/۰۴

سلام خسته نباشید طریقه نصب آینه ها در همین سیستم سمند

۱۳۹۶/۱۲/۰۵

سلام
این مدل سمند آینه تاشو کارخانه‌ای نداره…

امیر محمد نجاری
۱۳۹۶/۱۲/۲۳

سلام .دوستان خسته نباشید .
لطفا د مورد سیم بندی و سیم های پمپ سمند مولتی پلکس یه راهنمایی کنید .
ممنون ؟
