کابل شبکه چیست؟

کابل شبکه چیست؟

در این ساعت گروه حفاظت و امنیت اطلاعات کاملی درباره کابل شبکه را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این مطالب در ادامه این مطلب با ما همراه باشید …

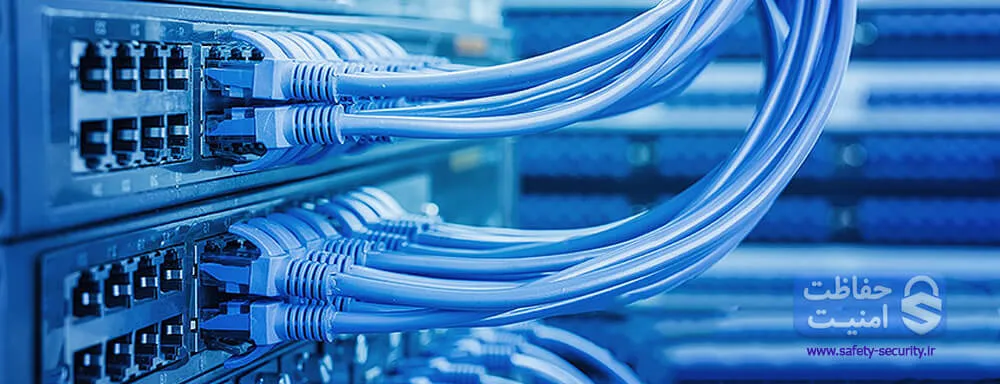

کابل شبکه یا کابل به هم‌تابیده

کابل شبکه

کابل‌شبکه یا کابل به هم‌تابیده به کابل‌هایی اطلاق می‌شود که می‌توان از آن برای انتقال دیجیتال اطلاعات استفاده کرد. این کابل‌ها انواع بسیار متفاوتی دارند..

مشخصات کلی کابل‌ شبکه:

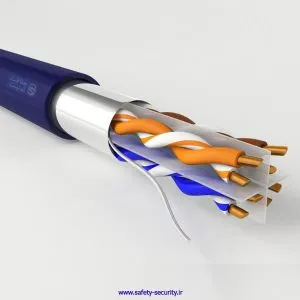

هر کابل به هم‌تابیده از هشت سیم تشکیل شده که برای کاهش تاثیرات نویز بر روی آنها به صورت دو به دو به هم تابیده شده‌اند. حداکثر طول سگمنت هر کابلی به شبکه ۱۰۰ متر است.
رنگ سیم‌های کابل به صورت زیر است:

  • سفید سبز
  • سبز
  • سفید نارنجی
  • نارنجی
  • سفید آبی
  • آبی
  • سفید قهوه‌ای
  • قهوه‌ای

دسته‌بندی کابل‌های شبکه بر اساس فرکانس:

از آنجایی که میزان فرکانس قابل پشتیبانی در انواع کابل‌های شبکه متفاوت است، حجم اطلاعات قابل انتقال نیز متفاوت خواهد بود. برای طبقه‌بندی کابل‌های شبکه بر اساس فرکانس از دسته‌ها یا Catagoryها استفاده می‌شود که در فرم همگانی آنها را با CAT می‌شناسند.

  • CAT-3: این کابل حداکثر از فرکانس ۱۰ مگاهرتزی پشتیبانی می‌کند که امکان انتقال تا ۱۰Mbps را برای آن فراهم می‌آورد. امروزه با توجه به محدودیت زیاد حجم قابل انتقال توسط این کابل استفاده از آن منسوخ شده است.
  • CAT-5: این کابل حداکثر از فرکانس ۱۰۰ مگاهرتزی پشتیبانی می‌کند که امکان انتقال اطلاعات تا ۱۰۰Mbps را برای آن فراهم می‌کند.
  • CAT-6: در ابتدا فرکانس قابل پشتیبانی این کابل‌ها تا ۲۵۰ مگاهرتز بود، اما با معرفی زیر مجموعه‌های جدید این کابل‌ها با عنوان CAT-6e و CAT-6a، امکان پشتیبانی از حداکثر فرکانس انتقال ۵۰۰ تا ۶۵۰ مگا هرتز نیز فراهم شد.
  • CAT-7: این کابل حداکثر از فرکانس ۶۰۰ مگاهرتزی پشتیبانی می‌کند که امکان انتقال اطلاعات تا ۱۰Gbps را برای آن فراهم می‌کند.

انواع کابل‌های شبکه از نظر نوع محافظ:

پوشش یا محافظ نقش مهمی در حفاظت انواع کابل دارد. کابل‌های شبکه انواع بسیار متفاوتی از نظر نوع محافظ دارند، اما رایج‌ترین آنها عبارتند از:

  • کابل UTP: کابل‌های شبکه بدون غلاف محافظ
  • کابل STP: کابل‌های شبکه دارای غلاف محافظ
  • کابل S-UTP: کابل‌های شبکه روکش‌دار بدون غلاف محافظ
  • کابل U-FTP: کابل‌های شبکه با فویل محافظ برای سیم‌ها
  • کابل SFTP: کابل‌های شبکه دارای غلاف محافظ و روکش رزورقی

کابل‌های شبکه در سیستم‌های دوربین‌ مداربسته

در سیستم‌های مداربسته معمولا طیف محدودی از کابل‌شبکه مورد استفاده قرار می‌گیرد. برای محیط‌های داخلی و اداری معمولا از کابل CAT-6 UTP و برای محیط‌های بیرونی یا مسیرهای کمی طولانی و یا مسیرهایی که امکان ضربه خوردن به کابل وجود دارد، از کابل CAT-6 SFTP استفاده می‌شود.

کابل CAT-7 هم در صورتی که پهنای باند تصاویر دوربین‌های مداربسته زیاد باشد ممکن است مورد استفاده قرار گیرد. در هنگام آماده‌سازی بستر شبکه حتما به ظرفیت سوئیچ‌ها و هماهنگی آنها با کابل خود توجه داشته باشید.
