در این ساعت گروه حفاظت و امنیت راهنمای کامل و تخصصی نصب دوربین دنده عقب خودرو (Rear Camera) را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده این مطالب در ادامه با ما همراه باشید.

راهنمای نصب دوربین دنده عقب

نصب دوربین دنده عقب

به طور کلی مراحل نصب دوربین دنده عقب را می‌توان به سه مرحله تقسیم نمود:

  • نصب فیزیکی دوربین دنده عقب (روی سپر عقب و یا بالای پلاک خودرو)
  • سیم‌کشی برق دوربین دنده عقب.
  • ارتباط دوربین دنده عقب با مانیتور (صفحه نمایشگر) داخل کابین خودرو.



نصب فیزیکی دوربین دنده عقب

دوربین‌های دنده عقب موجود در بازار معمولا در دو نوع دسته‌بندی می‌شوند:

  1. دوربین دنده عقب پایه‌دار
  2. دوربین دنده عقب با نگهدارنده فنری

که مرحله نصب فیزیکی هر کدام به شرح زیر می‌باشد.

دوربین دنده عقب پایه‌دار:

نصب دوربین دنده عقب
دوربین دنده عقب با پایه نگهدارنده

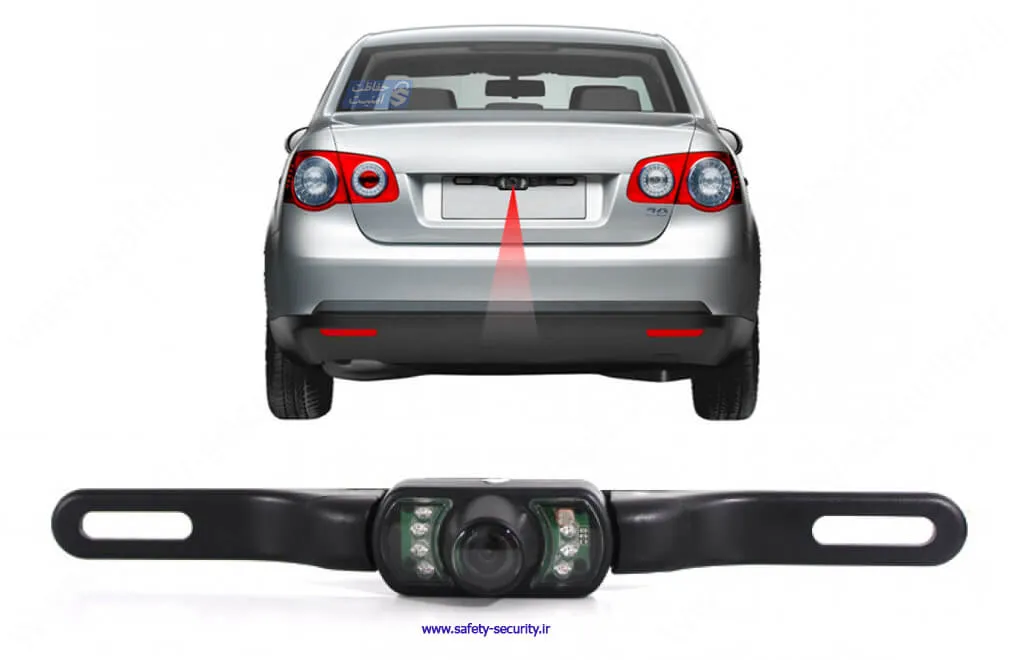

برای نصب دوربین دنده عقب پایه‌دار بر اساس نوع خودرو می‌توان این دوربین را در بالای پلاک عقب خودرو نصب نمود.

  1. ابتدا قسمت وسط محل نصب پلاک خودرو را پیدا کرده و آن را علامت گذاری کنید.
  2. هر دو عدد سیم‌های دوربین دنده عقب را از محل عبور سیم‌های چراغ پلاک عقب و یا پس از سوراخ کردن درب صندوق عقب و یا سپر خودرو با مته ۸ میلیمتری به داخل صندوق عقب هدایت کنید.
  3. سپس اقدام به نصب دوربین با پیچ‌های خودکاری که در داخل بسته‌بندی دوربین وجود دارد نمایید.

دوربین دنده عقب با نگهدارنده فنری:

نصب دوربین دنده عقب

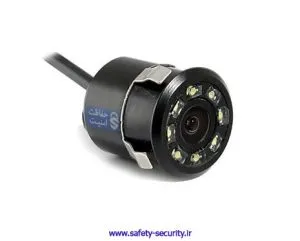

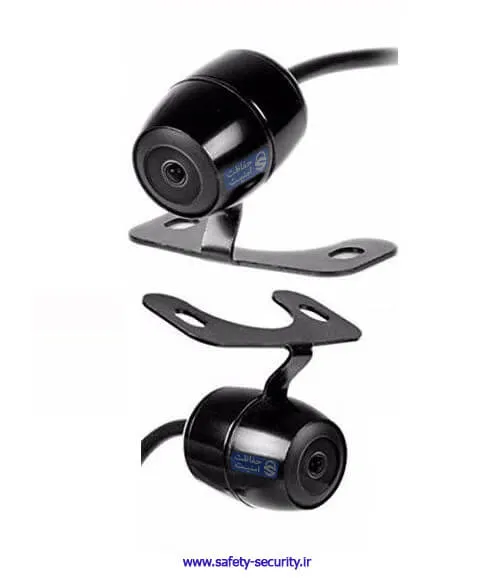

دوربین دنده عقب با نگهدارنده فنری

برای نصب دوربین دنده عقب با نگهدارنده فنری طبق مراحل زیر اقدام کنید:

  1. ابتدا قسمت میانی سپر عقب خودرو را پس از اندازه‌گیری دقیق، مشخص و علامت‌گذاری کنید.
  2. سپس به کمک مته مخصوص اقدام به سوراخ کردن محل علامت‌گذاری شده نمایید.
  3. پس از عبور دادن سیم‌های دوربین دنده عقب، دوربین را در محل خود قرار دهید و ثابت کنید.

سیم‌کشی برق دوربین دنده عقب

همانطور که می‌دانید بهتر است، دوربین دنده عقب فقط در زمان قرارگیری خودرو در دنده عقب فعالیت کند.

  1. به همین منظور برای راه‌اندازی دوربین سیم مثبت و منفی چراغ‌های دنده عقب را شناسایی کنید.
  2. سپس این سیم‌ها را به سیم برق ورودی دوربین و با رعایت مثبت/منفی ارتباط دهید.
  3. سوکت طرف دیگر سیم برق ورودی را به سوکت مخصوص به خود در روی دوربین متصل کنید.
  4. پس از متصل نمودن دوربین به این سیم‌ها، در زمان روشن شدن چراغ‌های دنده عقب، جریان برق به دوربین نیز ارسال و دوربین دنده عقب فعال می‌گردد.

اتصال دوربین دنده عقب به مانیتور داخل کابین خودرو

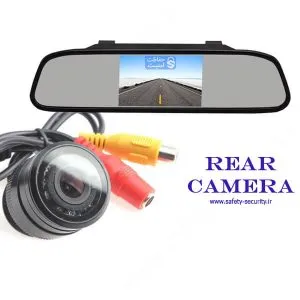

در بسته‌بندی اکثر دوربین‌های دنده عقب یک عدد کابل انتقال تصویر RCA وجود دارد. این کابل برای انتقال تصویر دوربین دنده عقب به مانیتور داخل خودرو بکار می‌رود.

  1. ابتدا فیش این کابل را به سوکت دوربین دنده عقب متصل نمایید.
  2. سپس کابل را از فاصله بین سقف خودرو و نمدی سقف کابین عبور داده و به مانیتور نشان دهنده و یا سوکت ورودی در رادیو پخش دی وی دی متصل کنید.

پس از گذراندن کامل مراحل بالا، با قراردادن خودرو در دنده عقب، دوربین دنده عقب فعال شده و تصویر اجسام محدوده‌ای از عقب خودرو در روی مانیتور (صفحه نمایش) نشان داده خواهد شد.

نکته مهم:

در کنار دو عدد فیش RCA در بعضی از کابل‌های RCA سیم قرمز رنگ نازکی وجود دارد. از این سیم برای انتقال برق مثبت از چراغ دنده عقب، از عقب اتومبیل به مانیتور که در جلو قرار گرفته استفاده می‌شود. به اینصورت که وقتی در حین اتصال سیم مثبت لامپ دنده عقب به دوربین دنده عقب هستید، یک سر این سیم قرمز رنگ را نیز به برق مثبت لامپ دنده عقب متصل کنید، حال می‌توانید از طرف دیگر کابل RCA که به جلوی خودرو منتقل شده است، برق مثبت را به مانیتور متصل کنید و سیم برق منفی مانیتور را به بدنه وصل کنید.

علاوه بر این در اتومبیل‌هایی که مجهز به دی وی دی یا مالتی مدیا هستند، می‌توان در جلوی خودرو این سیم را به ورودی Reverse یا Rear Camera متصل نمود. پس از اینکه این اتصال برقرار شود، به محض قرارگیری خودرو در دنده عقب، دی وی دی یا مالتی مدیا در هر حالتی که باشد به وضعیت دوربین دنده عقب تغییر حالت می‌دهد و تصویر دوربین را نمایش خواهد داد و به محض خارج کردن خودرو از دنده عقب دی وی دی یا مالتی مدیا به وضعیت قبلی برمی‌گردد.
