راهنمای نقشه سیم‌کشی دزدگیر تایسیز

راهنمای نقشه سیم‌کشی دزدگیر تایسیز

در این ساعت گروه حفاظت و امنیت راهنمای کامل و فارسی نقشه سیم‌بندی دزدگیر تایسیز (TAYSIZرا برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

راهنمای کانکتورها در نقشه‌‌ی سیم‌بندی دزدگیر تایسیز

سیم‌بندی دزدگیر تایسیز
نقشه سیم‌کشی دزدگیر taysiz

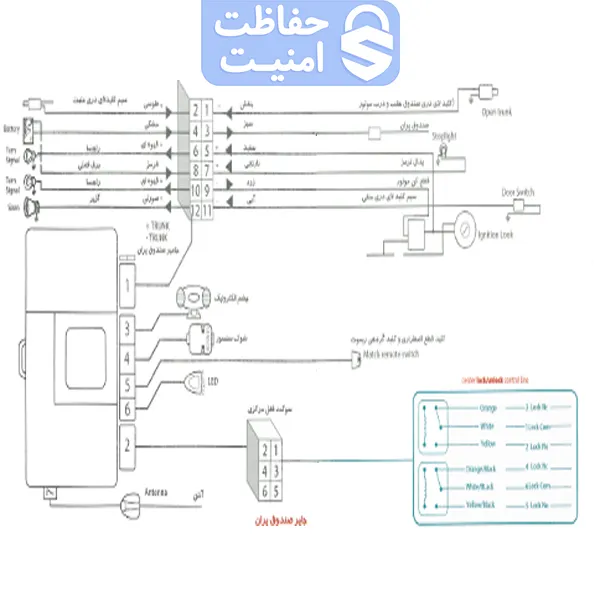

کیت دزدگیر taysiz دارای ۷ کانکتور می‌باشد که برطبق دیاگرام بالا به شرح زیر می‌باشد:

کانکتور ۱: (سوکت بزرگ)

  1. بنفش: کلید لادری صندوق عقب ودرب موتور (-)
  2. طوسی: سیم کلید لادری مثبت
  3. سبز: صندوق پران
  4. مشکی: منفی باتری
  5. سفید: ACC (+)
  6. قهوه‌ای: راهنما
  7. نارنجی: پدال ترمز (-)
  8. قرمز: مثبت تغذیه
  9. زرد: قطع برق
  10. قهوه‌ای: راهنما
  11. آبی: سیم کلید لادری منفی
  12. صورتی: آژیر

کانکتور ۲: (خروجی پمپ)

در دیاگرام سیم‌بندی دزدگیر تایسیز این کانکتور دارای ۶ پین مربوط به خروجی پمپ می باشد، همچنین در دیاگرام زیر (روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر taysiz) به طور کامل روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه شرح داده شده است:

  1. نارنجی/مشکی: مربوط به باز (NC)
  2. نارنجی: مربوط به قفل (NC)
  3. سفید/مشکی: مربوط به باز (COM)
  4. سفید: مربوط به قفل (COM)
  5. زرد/مشکی: مربوط به باز (NO)
  6. زرد: مربوط به قفل  (NO)

    سیم‌بندی دزدگیر تایسیز

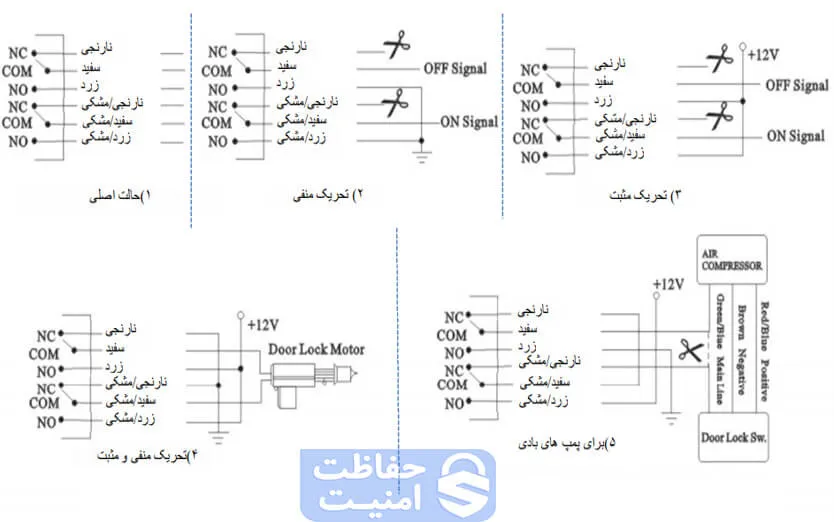

    روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه دزدگیر taysiz



کانکتور ۳: (سنسور التراسونیک)

کانکتور ۴: ( شوک سنسور)

کانکتور ۵: (شاسی ریست)

کانکتور۶: (LED)

کانکتور ۷: (آنتن)
