اجزای اصلی سیستم مداربسته آنالوگ

اجزای اصلی سیستم مداربسته آنالوگ

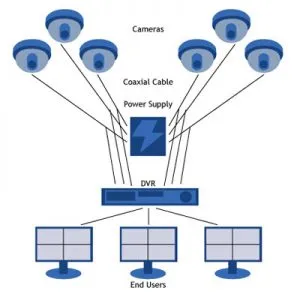

سیستم های مداربسته آنالوگ سیستم هایی هستند که در آنها انتقال اطلاعات تصویر به صورت سیگنال های انالوگ صورت خواهد گرفت. در این مقاله تمامی اجزا مورد استفاده در سیستم های مداربسته معرفی شده و اطلاعات اولیه ای در رابطه با نقش انها در این سیستم در اختیار شما قرار خواهد گرفت.

  • دوربین مداربسته آنالوگ: دوربین‌ مداربسته وظیفه دریافت تصاویر از محیط را برعهده دارد.
  • دستگاه DVR: سرور مرکزی سیستم مداربسته است و تصاویر دوربین را دریافت کرده، ضبط می کند و نمایش می دهد.
  • هارد دیسک: داخل دستگاه DVR نصب می شود و وظیفه ذخیره تصاویر را بر عهده دارد. میزان ضبط DVR به اندازه هارد آن وابسته است.
  • منبع تغذیه دوربین ها: ولتاژ برق شهر را به ۱۲ ولت تغییر میدهد تا امکان تغذیه دوربین ها فراهم شود.
  • کابل تصویر: به ان کابل RG59 نیز گفته می شود و وظیفه انتقال تصاویر از دوربین تا دستگاه DVR را بر عهده دارد.
  • کابل برق: وظیفه انتقال برق از منبع تغذیه تا دوربین را برعهده دارد.
  • اتصالات: فیش های مخصوص برای اتصال کابلها به تجهیزات مداربسته.

تجهیزات نصب

  • داکت: یک حفاظ معمولا پلاستیکی بلند است که وظیفه حفاظت کابها را در محیطهای مسقف بر عهده دارد داکت معمولا بر روی دیوار یا سقف نصب می شود. داکت ها دارای دربی از جنس خودشان هستند.
  • لوله فلکسی: لوله ای انعطاف پذیر و معمولا فلزی با روکشی پلاستیک نرم است که وظیفه حفاظت کابلها را در محیطهای باز برعهده دارد.
  • لوله فلزی: لوله ای غیر منعطف است که وظیفه حفاظت کابلها را برعهده دارد. لوله فلزی دسترسی به کابلها به صورت مستقیم را غیر ممکن می کند.
  • باکس پلاستیکی: معمولا برای جا دادن آدپتور دوربین ها یا اتصالات انها در کنار دوربین و یا مابین انشعابات کابلها استفاده می شود.

تجهیزات اختیاری

  • UPS: وظیفه تامین برق در صورت قطع برق شهر را برعهده دارد.
  • رک: رک وظیفه حفاظت فیزیکی از دستگاه DVR را برعهده دارد.
  • میکروفن: وظیفه دریافت صدا در محیط نصب را برعهده دارد.
