آموزش زدن فیش BNC

نصب فیش BNC یکی از قسمت‌های اصلی از نصب دوربین‌های مداربسته آنالوگ است. در این مطلب به صورت جداگانه طریقه نصب انواع متفاوت و رایج این فیش را بررسی می‌کنیم.

با گروه حفاظت و امنیت همراه باشید …

آموزش نصب فیش BNC

اشکال و انواع متفاوتی از فیش‌های BNC وجود دارد. اما سه نوع بسیار متداول آن‌ها به شرح زیر هستند:

• فیش BNC پرسی: نوعی از فیش BNC است که اتصال بین فیش و کابل به وسیله پرس شدن قطعات در آن محکم می‌شود.
• فیش BNC لحیمی: نوعی از فیش BNC است که اتصال بین فیش و کابل به از طریق لحیم کردن برقرار می‌شود.
• فیش BNC پیچی: نوعی از فیش BNC است که اتصال بین فیش و کابل از طریق سفت کردن یک پیچ صورت می‌گیرد.

اطلاعات اولیه در مورد کابل RG59

کابل RG59 دسته‌ای از کابل‌های کواکسیال است که برای انتقال تصاویر دروبین‌ مداربسته مورد استفاده قرار می‌گیرد. داخل این کابل دارای چند لایه متفاوت است که هر یک وظیفه خاص خود را دارد و باید به درستی به فیش متصل شود.

• پوشش بیرونی کابل: این قسمت وظیفه مراقبت از کابل را برعهده دارد.
• شیلد کابل: شیلد کابل وظیفه مراقبت از کابل در مقابل نویزهای اکترومغناطیسی را برعهده دارد.
• مغزی کابل: وظیفه انتقال اطلاعات تصویر را بر عهده دارد.
• عایق داخلی کابل: وظیفه مراقبت از مغزی کابل و جدا کردن مغزی از شیلد را برعهده دارد.

آموزش زدن فیش BNC پرسی

تجهیزات لازم:

• فیش BNC پرسی
• کابل
• پرس BNC

فیش BNC پرسی از سه قسمت اصلی تشکیل شده است.

1. بدنه اصلی
2. مغزی
3. حلقه



مراحل نصب فیش

1- کابل تصویر دوربین را به صورت استاندارد لخت کنید. لخت کردن کابل باید با توجه به اندازه‌های زیر صورت گیرد.

• A به اندازه حدود 13 میلی‌متر
• B به اندازه حدود 7 میلی‌متر
• C به اندازه حدود 4 میلی‌متر باید لخت شود.

2- در مرحله بعد کابل را از داخل حلقه فیش رد کنید.

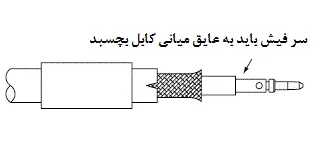

3- مغزی فیش را مانند تصویر بر روی مغزی کابل قرار دهید. توجه داشته باشید که سر فیش حتما به عایق داخلی کابل بچسبد.

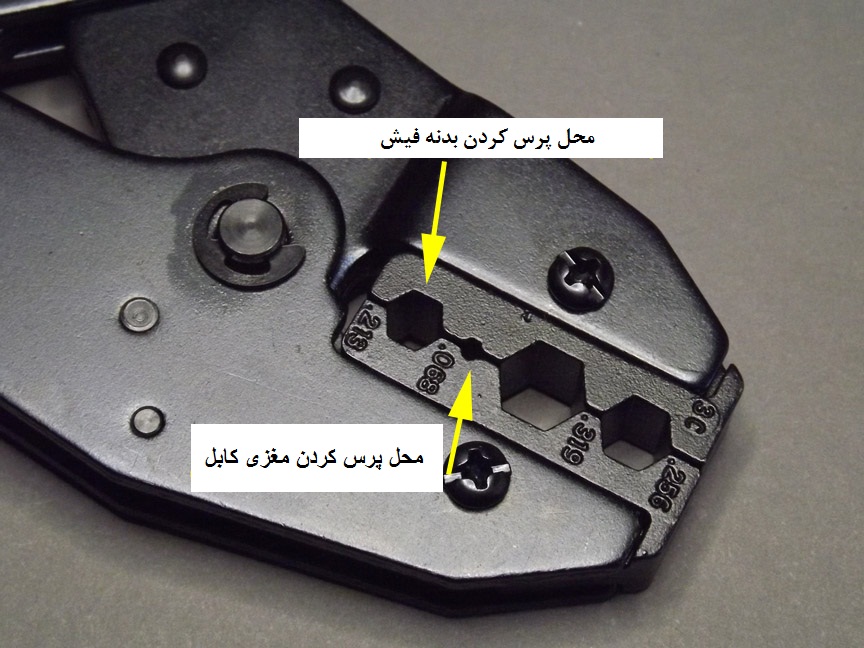

4- پس از قرارگیری فیش بر روی کابل باید آن را پرس کنید. پرس کردن کابل از طریق بخش کوچک‌تر پرس انجام خواهد شد. فیش را داخل حفره پرس قرار داده و دسته‌های پرس را فشار می‌دهید. پس از پرس شدن کامل سر فیش، پرس به صورت خودکار باز می‌شود.

5- حال سر فیش را طوری داخل بدنه فیش قرار دهید که سرفیش داخل بدنه محکم شود. (پس از محکم شدن امکان کشیدن سر فیش وجود نخواهد داشت.)
6- حلقه کابل را مطابق تصویر به سمت بدنه فیش بالا بکشید تا کاملا به فیش بچسبد.

7- در مرحله نهایی حلقه فیش را پرس می‌کنید. پس از پرس کردن حلقه فیش از محکم بودن آن اطمینان حاصل کنید.

آموزش زدن فیش BNC لحیمی

تجهیزات لازم:

• فیش BNC لحیمی
• کابل
• هویه
• سیم یا قلع لحیم کاری

فیش لحیمی به از دو بخش متفاوت تشکیل شده:

1. بدنه اصلی فیش
2. درب بیرونی فیش.

آموزش زدن فیشBNC لحیمی

1- هویه خود را داغ کرده و فیش را باز کنید.
2- کابل را مطابق اندازه‌های قبل لخت کنید و کابل را از داخل درب فیش رد کنید.
3- قسمت گیره فیش را باز کرده و کابل را طور داخل آن قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.
4- مغزی فیش را داخل قسمت لحیم فیش قرار دهید.
5- گیره فیش را سفت کنید.
6- با توجه به شکل زیر مغزی را به قسمت مرکزی فیش لحیم کنید.

7- برای جلوگیری از اتصال بدنه به مغزی می‌توانید با چسب قسمت لحیم شده را با چسب یا عایق خود فیش بپوشانید.
8- درب فیش را ببندید.

آموزش زدن فیش BNC پیچی

تجهیزات لازم:

• فیشBNC پیچی
• کابل
• پیچ گوشتی

فیش پیچی به از دو بخش متفاوت تشکیل شده:

1. بدنه اصلی فیش
2. درب بیرونی فیش.

آموزش زدن فیش BNC لحیمی

1. فیش را باز کنید.
2. کابل را مطابق اندازه‌های قبل لخت کنید و آن‌ را را از داخل درب فیش رد کنید.
3. قسمت گیره فیش را باز کرده و کابل را طور داخل آن قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.
4. پیچ فیش را باز کرده و مغزی فیش را داخل قسمت پیچ قرار دهید و سفت کنید.
5. گیره فیش را سفت کنید.
6. برای جلوگیری از اتصال بدنه به مغزی می‌توانید قسمت پیچ را با چسب یا عایق خود فیش بپوشانید.
7. درب فیش را ببندید.
